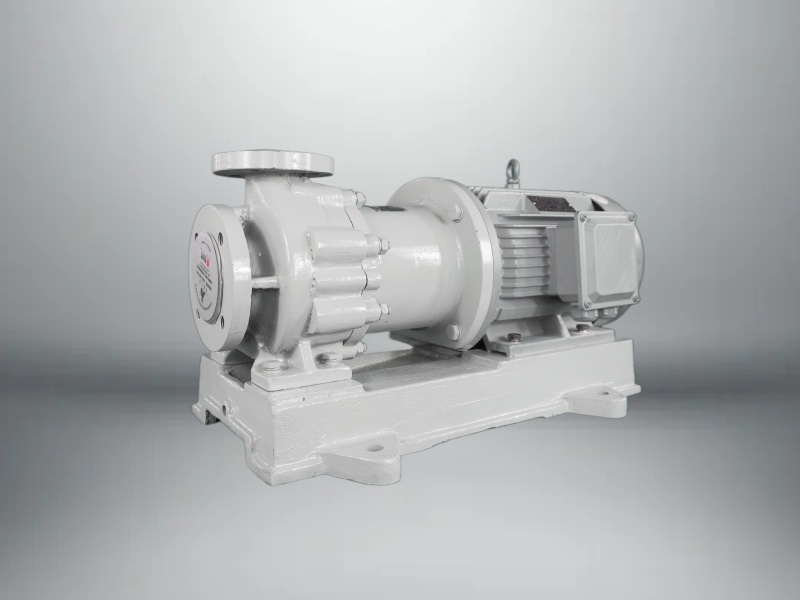

La bomba de accionamiento magnético con revestimiento de flúor, sin fugas, se caracteriza por su alta resistencia a la corrosión, gracias a dicho revestimiento. El mecanismo de accionamiento magnético garantiza un sellado hermético, evitando fugas y haciéndola ideal para una amplia gama de aplicaciones de transferencia de fluidos.
Artículo No :
TCFOrden (MOQ) :
1Pago :
L/C T/T Alipay Paypal westernunionOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
HT200 lined F46Temperatura de trabajo :
-20 to 120°C; -20 to 80°CPresión de trabajo :
1.6 MPaBomba de accionamiento magnético revestida de flúor sin fugas
La bomba de accionamiento magnético TCF con revestimiento de flúor, antifugas, es un nuevo tipo de bomba que aplica el principio de la magnetomecánica moderna y utiliza la transmisión magnética de un imán permanente para lograr la transmisión de par sin contacto. Todas las piezas de rebose están fabricadas en fluoroplástico, capaz de transportar medios corrosivos como ácidos, álcalis y oxidantes de cualquier concentración.
Ventajas del producto
1. El cuerpo de la bomba está hecho de hierro fundido, acero al carbono, 304 y 316L revestidos con fluoroplásticos, y el rotor interior, la cubierta de la bomba, el impulsor, el manguito de aislamiento y otras piezas de desbordamiento están hechos de inserciones de metal envueltas con fluoroplásticos;
2. El imán es un nuevo tipo de imán permanente con buen magnetismo, resistencia a altas temperaturas y sin desmagnetización;
3. El manguito del eje y el cojinete deslizante están fabricados con carburo de silicio, grafito, tetrafluoroetileno y otros materiales de alta resistencia al desgaste, y cuentan con ranuras de lubricación para garantizar la vida útil de la bomba. El sello es estático cerrado, lo que elimina por completo las fugas del fluido, elimina la necesidad de lubricación y refrigeración independientes y reduce el consumo de energía.
Aplicación del producto
La bomba de accionamiento magnético revestida de flúor sin fugas se usa ampliamente en el transporte de líquidos corrosivos en los procesos de producción de petróleo, industria química, fabricación de ácido, fabricación de álcali, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis y decapado, especialmente para el transporte de líquidos inflamables, explosivos, volátiles, tóxicos, ácidos-base fuertes, agentes orgánicos y preciosos.
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| ①Cuerpo de la bomba | HT200 forrado F46 | 5. Manguito del eje | Grafito impregnado/SIC | ⑨Tuerca trasera | Tetrafluoro |
| ②Tuerca del impulsor | HT200 forrado F46 | ⑥Tapa de la bomba | HT200 forrado F46 | ⑩Magnético externo | F46 con revestimiento magnético permanente/HT200 |
| 3 impulsor | F50 | ⑦Manguito espaciador | PEEK/F46 | ⑪ Marco de conexión | HT200 |
| 4eje | SIC | ⑧Magnético interno | F46 con revestimiento magnético permanente/HT200 | ⑫ Motor eléctrico | Personalizado |

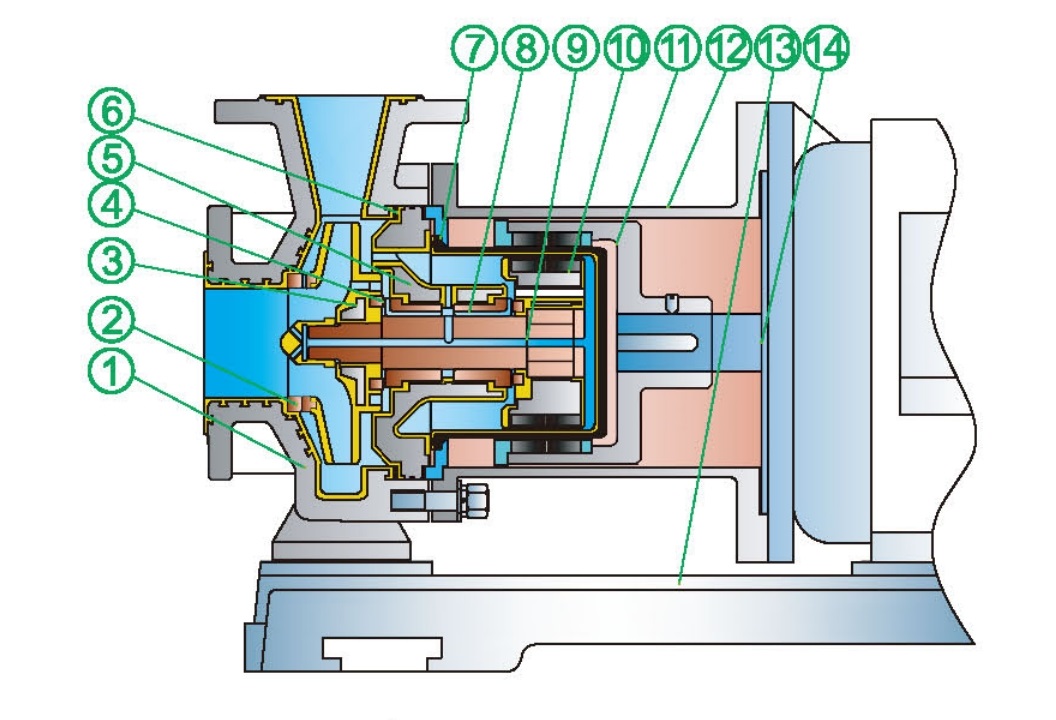

Diagrama estructural
Datos de rendimiento
| Tipo | Potencia nominal | Caudal nominal | Cabezal nominal | Voltaje | Material de la carcasa de la bomba | Succión |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | HT200 forrado F46 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | HT200 forrado F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | HT200 forrado F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | HT200 forrado F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | HT200 forrado F46 | 40*25 | |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 V | HT200 forrado F46 | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 V | HT200 forrado F46 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 V | HT200 forrado F46 | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 V | HT200 forrado F46 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 V | HT200 forrado F46 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 V | HT200 forrado F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | HT200 forrado F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | HT200 forrado F46 | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 V | HT200 forrado F46 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 V | HT200 forrado F46 | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 V | HT200 forrado F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | HT200 forrado F46 | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 V | HT200 forrado F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | HT200 forrado F46 | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 V | HT200 forrado F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | HT200 forrado F46 | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 V | HT200 forrado F46 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 V | HT200 forrado F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | HT200 forrado F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | HT200 forrado F46 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 V | HT200 forrado F46 | 125*80 |
| 125-100-200 | 55 | 100 | 50 | 380 V | HT200 forrado F46 | 125*100 |
| 125-100-250 | 75 | 100 | 80 | 380 V | HT200 forrado F46 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 V | HT200 forrado F46 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 V | HT200 forrado F46 | 150*125 |
| 150-125-250 | 22 | 200 | 20 | 380 V | HT200 forrado F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | HT200 forrado F46 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 V | HT200 forrado F46 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 V | HT200 forrado F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | HT200 forrado F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | HT200 forrado F46 | 200*150 |

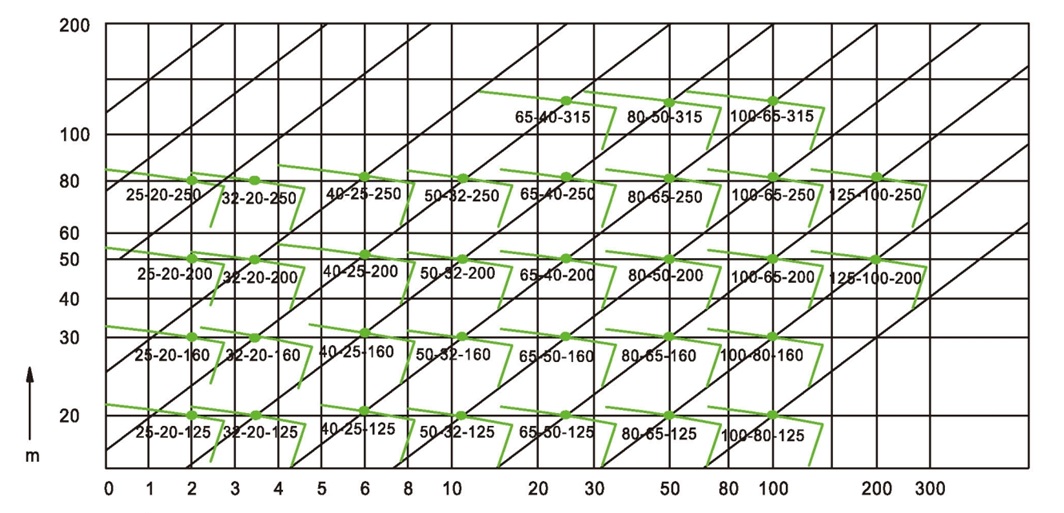

Rango de rendimiento
Presión de diseño: 1,6 MPa, Caudal: 0,5~240 m³/h, Altura: 20~125 m, Potencia: 1,1~55 KW.
Temperatura aplicable:
①Material fluoroplástico medio ácido-base de cualquier concentración -20~120 °C;
②Material plástico de ingeniería, medio ácido y alcalino diluido -20~80 °C.
