Las bombas de proceso químico de la serie TZA/E están diseñadas y fabricadas según las especificaciones API 610 y VDMA 24297. El cuerpo de la bomba TZA se apoya sobre patas, mientras que el cuerpo de la bomba TZE actúa como soporte central. Impulsor radial de simple succión, succión axial y descarga radial.
Artículo No :
TZA/EOrden (MOQ) :
1Pago :
T/T L/C Alipay moneygram westernunion paypalOrigen del producto :
ChinaColor :
customizedPuerto de embarque :
shanghai/shenzhen/guanghzouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Material :
steelBomba centrífuga de proceso químico para la industria petroquímica
La bomba centrífuga de proceso químico serie TZA/E para la industria petroquímica está diseñada para una transferencia de fluidos fiable en condiciones exigentes. Gracias a sus materiales resistentes a la corrosión, su alta eficiencia y su funcionamiento estable, garantiza la manipulación segura de ácidos, disolventes y medios a alta temperatura. Ideal para refinerías, plantas químicas y aplicaciones de procesamiento industrial.
Ventajas del producto
1. Esta serie de bombas de proceso químico adopta tuberías estándar y está diseñada de acuerdo con las especificaciones API.
2. El cuerpo de la bomba y el bastidor del cojinete están conectados mediante una sección de conexión intermedia1.
3. Se pueden adoptar sellos de embalaje, sellos mecánicos de cara simple y doble y sellos mecánicos de cartucho de cara simple.
Aplicación del producto
Este tipo de bomba es adecuada para refinerías de petróleo, industrias petroquímicas, ingeniería de procesamiento de carbón, ingeniería de baja temperatura, industria papelera, industria azucarera, plantas de abastecimiento de agua, plantas desalinizadoras de agua de mar, centrales eléctricas, ingeniería de protección ambiental y construcción naval. Vista desde el extremo del motor, la bomba gira en sentido horario.
Lista de materiales
| No. | Parte | No. | Parte | No. | Parte |
| 102.00 | cuerpo de la bomba | 330.00 | junta de cojinete | 320.00 | rodamiento |
| 922.00 | Tuerca de impulso | 433.00 | sello | 921.00 | tuerca redonda |
| 512.00 | Choma del cuerpo de la bomba | 471.00 | glándula | 211.00 | eje de la bomba |
| 230.01 | Choma de la tuerca del impulsor | 524.00 | manguito del eje | 183.00 | barra de soporte |
| 230.00 | impulso | 507.01 | placa libre de polvo | 644.00 | lanzador de petróleo |
| 161.01 | Choma de la cubierta del impulsor | 360.00 | casquillo del cojinete | 638.01 | ventana de aceite |
| 230.02 | impulsor choma | 922.01 | levantamiento | 915.00 | anillo elástico |
| 161.00 | tapa de la bomba | 672.00 | separador de petróleo y gas | 320.01 | rodamiento |
| 400.01 | empaquetadora | 638.00 | taza de aceite |

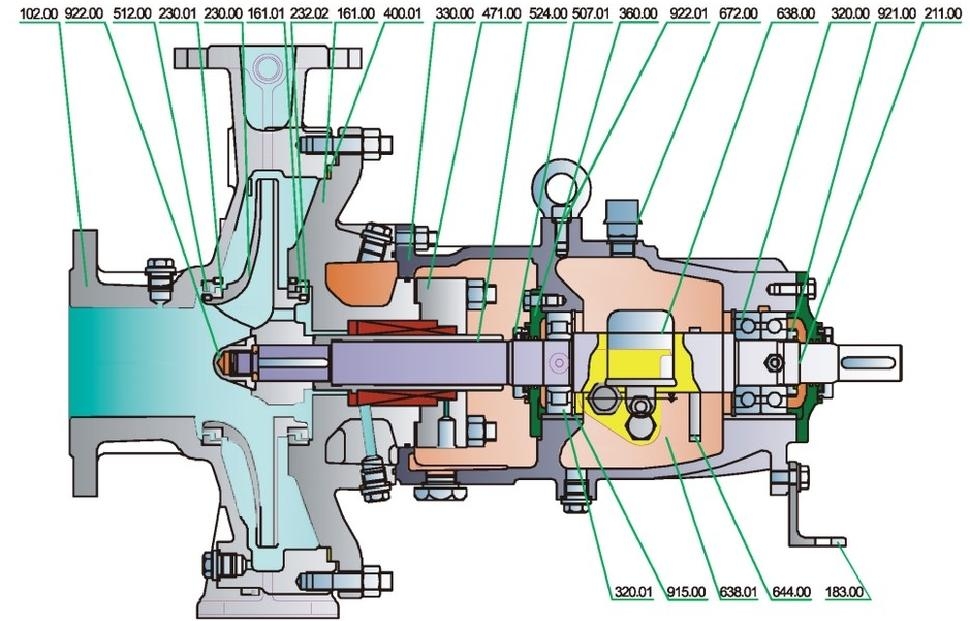

Diagrama estructural

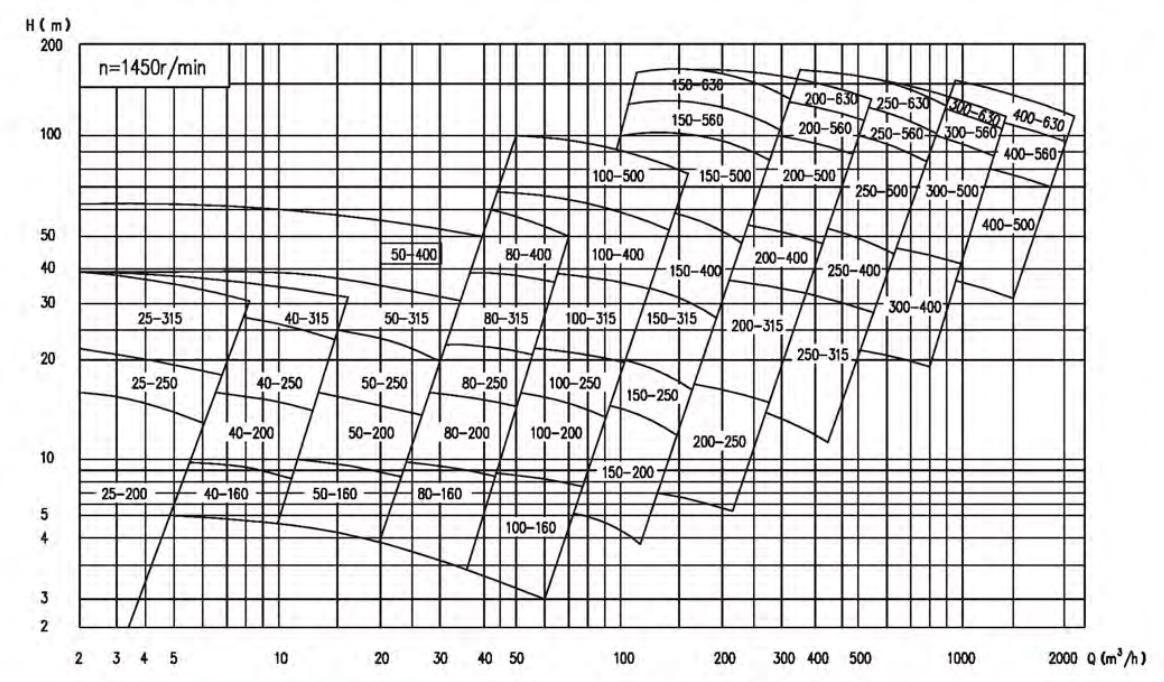

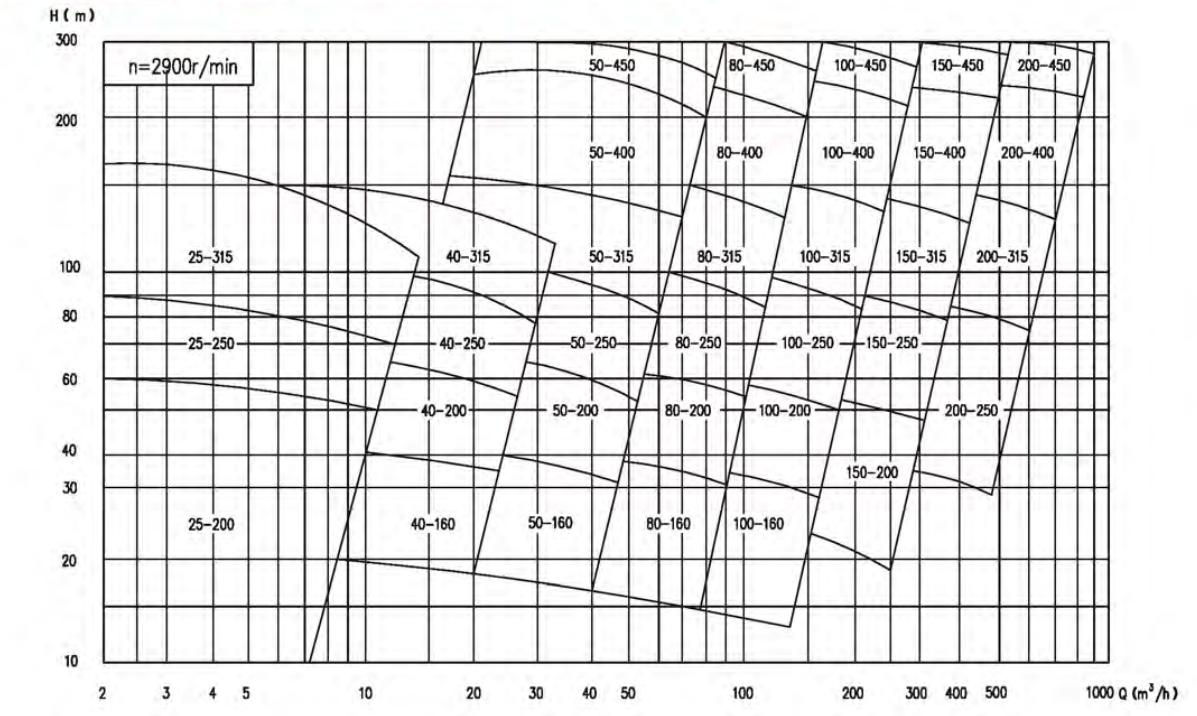

Rango de rendimiento
Rango de rendimiento: calibre: 25 ~ 400 mm, presión de diseño: 2,5 ~ 5,0 mpa, caudal: 5,5 ~ 2750 m'/h, elevación: 16 ~ 250 m, potencia: 2,2 ~ 500 kW
Temperatura aplicable: -80-120C(TZA); -80 ~ 4509C(TZE).
