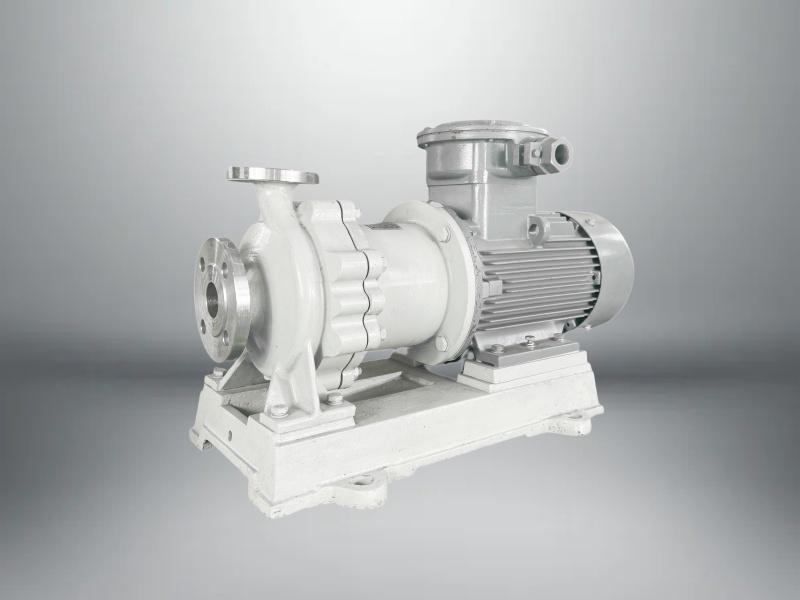

Bomba química de accionamiento magnético resistente a la corrosión y sin fugas
La bomba TC antifugas de accionamiento magnético pertenece a la nueva generación de bombas centrífugas. Está compuesta por una bomba, un actuador magnético y un motor. El par se transfiere mediante fuerza magnética, lo que previene fugas. Este tipo de bomba es resistente a la corrosión y se aplica a diversas industrias, como la química y la farmacéutica.
Artículo No :
TCOrden (MOQ) :
1Pago :
L/C T/T Alipay Paypal westernunionOrigen del producto :
ChinaColor :
CustomziedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomziedMaterial :
SteelTemperatura de trabajo :
-60 to 300 ℃Presión de trabajo :
1.6 to 6.3 MPaBomba química de accionamiento magnético resistente a la corrosión y sin fugas
La bomba química con accionamiento magnético resistente a la corrosión y sin fugas es un nuevo tipo de bomba que utiliza el principio de la magnetomecánica moderna, de acuerdo con las condiciones técnicas GB/T25140-2010 para bombas de potencia rotativas sin eje (clase II), que es equivalente a la especificación técnica ISO 15783-2002 para bombas de potencia rotativas sin eje (clase II), y con referencia a la bomba centrífuga sin sello API 685-2000 para las industrias del petróleo, productos químicos pesados y gas natural, y utiliza el accionamiento magnético del imán permanente para lograr la transmisión sin contacto del par, debido a que el medio está encerrado en el manguito de aislamiento estático, se logra el propósito de bombear el medio sin fugas y se resuelve por completo el problema de la fuga del sello del eje de la bomba de accionamiento mecánico.
Ventajas del producto
1. El imán adopta un imán de ferrita, cobalto samario de banda Nd-Fe, que tiene buen magnetismo, resistencia a altas temperaturas y sin desmagnetización;
2. El manguito del eje y el cojinete deslizante están hechos de carburo de silicio, grafito, tetrafluororotano y otros materiales altamente resistentes al desgaste, y están equipados con ranuras de lubricación para garantizar eficazmente la vida útil de la bomba.
Aplicación del producto
La bomba química con accionamiento magnético resistente a la corrosión y sin fugas se usa ampliamente para transportar líquidos corrosivos en los procesos de producción de petróleo, industria química, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, etc.
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| ①Cuerpo de la bomba | 304/316/316L | ⑥Collar de empuje | aleación dura | ⑪tuerca trasera | 304/316/316L |
| ②Tuerca del impulsor | 304/316/316L | 5. Tapa de la bomba | 304/316/316L | ⑫ imán de salida | imán permanente /HT200 |
| 3 impulsor | 304/316/316L | ⑧Junta | PTFE | ⑬conectando | HT200 |
| 4 eje principal | 304/316/316L | ⑨manguito de distancia | 304/316/316L | ⑭motor | Según lo solicitado por los clientes |
| 5. Manguito del eje | GRAFITO/SIC | ⑩ imán interior | imán permanente /304/316/316L | ⑮placa base | HT200 |

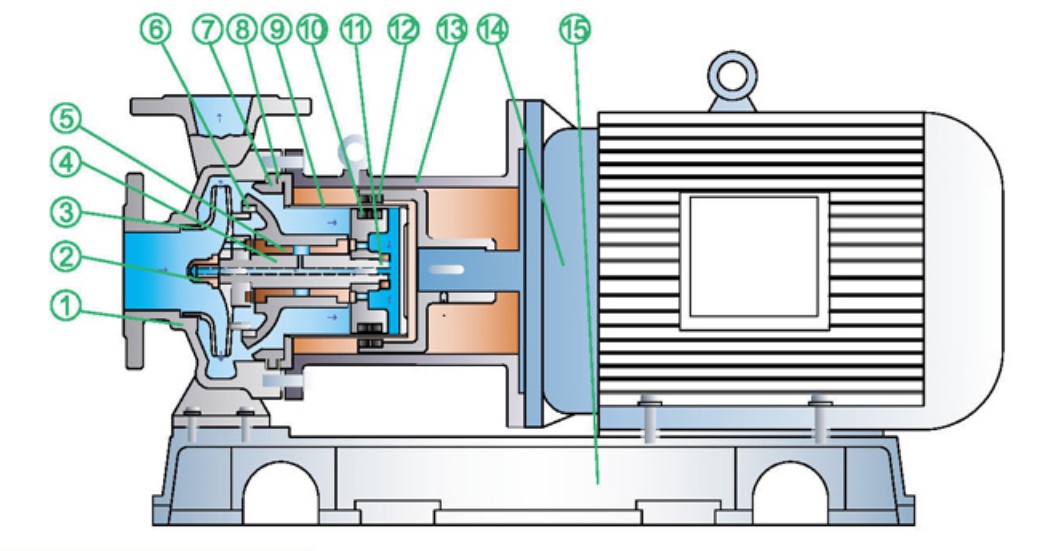

Diagrama estructural
Datos de rendimiento
| Tipo | Potencia nominal | Caudal nominal | Cabezal clasificado | Voltaje | Material de la carcasa de la bomba | Succión |
| 25-20-125 | 2.2 | 2.5 | 20 | 380 V | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2.5 | 32 | 380 V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 V | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380 V | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12.5 | 20 | 380 V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 V | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 V | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380 V | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 V | 304/316/316L | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 V | 304/316/316L | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 V | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 V | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380 V | 304/316/316L | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 V | 304/316/316L | 100*80 |

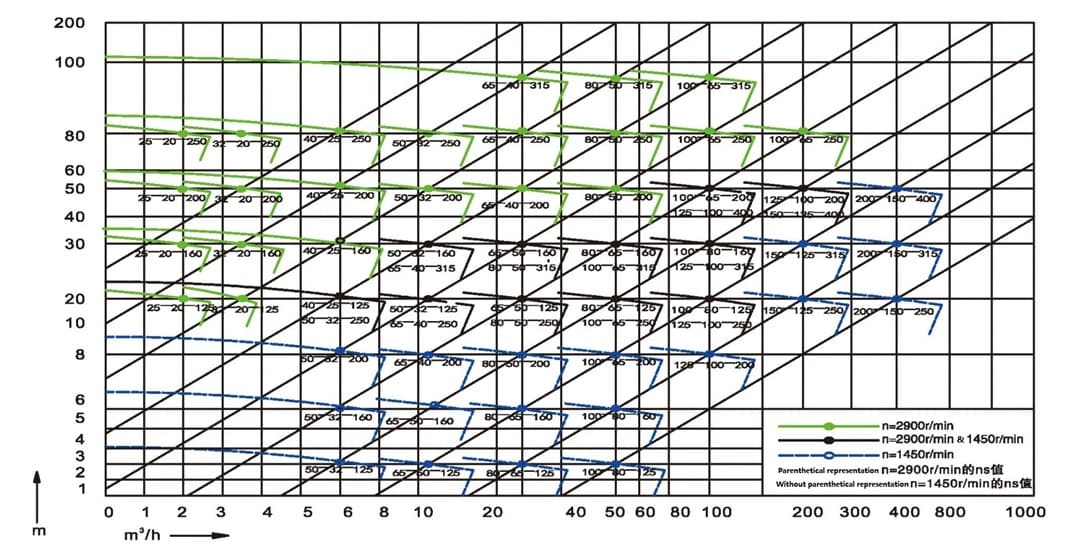

Rango de rendimiento
Presión de diseño: 1,6 ~ 6,3 MPa, Caudal: 0,75 ~ 460 m³/h, Elevación: 5 ~ 125 m, Potencia: 0,55 ~ 110 KW
Temperatura aplicable: -60 ~ 300 ℃, se adoptan nuevos materiales y la resistencia a la temperatura puede alcanzar los 450 ℃.
