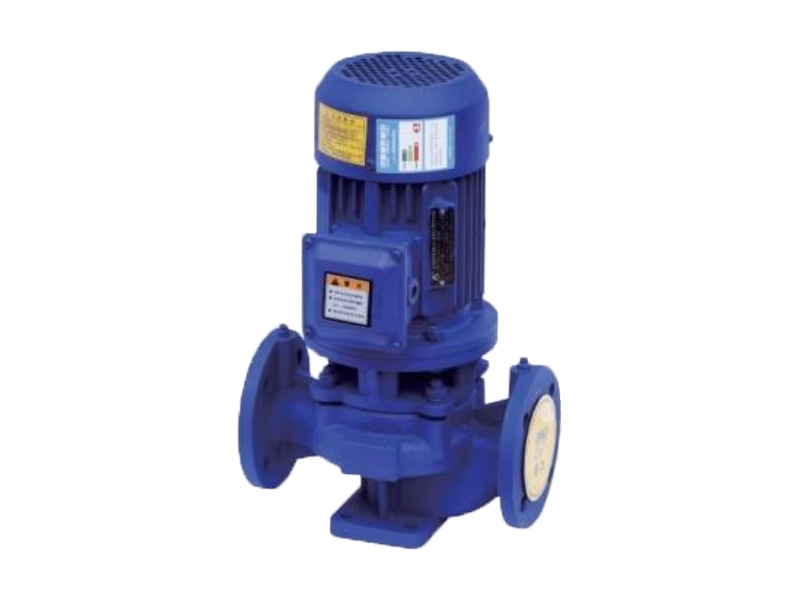

La bomba centrífuga vertical en línea de succión simple ISG es una bomba monoetapa compacta y energéticamente eficiente diseñada para HVAC, suministro de agua y sistemas industriales, que ofrece un funcionamiento silencioso, fácil instalación y un rendimiento confiable.
Artículo No :
ISGOrden (MOQ) :
1Color :
CustomziedPaquete :
CustomziedMaterial :
Cast iron/Stainless steelTemperatura de trabajo :
＜40℃Bomba centrífuga vertical en línea de succión simple
Las bombas centrífugas verticales en línea de simple succión ISG fueron desarrolladas por el equipo técnico de Shengshi Datang en colaboración con expertos nacionales en bombas, adoptando modelos hidráulicos avanzados. Basándose en los parámetros de rendimiento de las bombas centrífugas de tipo IS, la serie ISG se ha optimizado científicamente a partir de las bombas verticales convencionales. Para satisfacer los requisitos de diferentes temperaturas y medios, la serie se ha ampliado a múltiples modelos especializados, incluyendo bombas de agua caliente, bombas de alta temperatura, bombas químicas resistentes a la corrosión y bombas de aceite. Esta línea de productos ofrece alta eficiencia, ahorro de energía, bajo nivel de ruido y un rendimiento confiable.
Condiciones de funcionamiento
Las bombas centrífugas verticales en línea de simple aspiración ISG están diseñadas para funcionar en las siguientes condiciones: la presión de aspiración debe ser inferior a 1,0 MPa y la presión máxima de trabajo del sistema no debe superar los 1,6 MPa (calculada como la presión de entrada de la bomba más la altura de la bomba). La presión de prueba hidrostática de la bomba es de 2,5 MPa. Los clientes deben especificar la presión de trabajo del sistema al realizar el pedido. Si la presión del sistema supera los 1,6 MPa, debe indicarse claramente para que el fabricante pueda utilizar acero fundido en los componentes de paso de flujo y las piezas de conexión de la bomba, garantizando así su durabilidad a presiones más altas. Las bombas son aptas para entornos donde la temperatura ambiente no supere los 40 °C y la humedad relativa se mantenga por debajo del 95 %. En cuanto al fluido transportado, el contenido de partículas sólidas no debe superar el 0,1 % en volumen, con tamaños de partícula superiores a 0,2 mm. Si el medio contiene partículas finas, los clientes deben informar al fabricante al momento de realizar el pedido para que se puedan proporcionar sellos mecánicos resistentes al desgaste para mejorar la vida útil de la bomba en tales condiciones.
Ventajas del producto
1. La bomba centrífuga en línea de simple succión ISG presenta un diseño vertical en línea con diámetros de entrada y salida en la misma línea central, lo que facilita su instalación directa en tuberías. Su estructura compacta y compacta reduce los costos de construcción y, gracias a su cubierta protectora, es apta para uso en exteriores.
2. El impulsor está montado en el eje extendido del motor, lo que garantiza una longitud axial reducida y un diseño compacto. La disposición optimizada de los rodamientos equilibra las cargas radiales y axiales, lo que resulta en un funcionamiento suave, bajas vibraciones y mínimo ruido.
3. La bomba centrífuga vertical en línea de succión simple ISG utiliza sistemas de sellos mecánicos avanzados con anillos de sellado de aleación de titanio importados, sellos mecánicos resistentes a temperaturas medias y materiales de aleación dura, lo que brinda una resistencia al desgaste superior y una vida útil más prolongada.
4. La instalación y el mantenimiento son extremadamente fáciles, ya que no es necesario desmontar el sistema de tuberías. Con solo retirar la tuerca de la base del acoplamiento de la bomba, se puede extraer fácilmente todo el conjunto del rotor.
5. La bomba centrífuga vertical en línea de succión simple ISG puede funcionar en configuraciones en serie o en paralelo para satisfacer diferentes requisitos de flujo y altura.
6. Admite instalación tanto vertical como horizontal para adaptarse a diferentes necesidades de diseño de tuberías.
Aplicación del producto
La bomba centrífuga vertical en línea de simple succión ISG se utiliza para transportar agua limpia y otros líquidos con propiedades físicas similares a las del agua limpia. Es adecuada para el suministro y drenaje de agua industrial y urbana, el suministro de agua a presión en edificios de gran altura, el riego por aspersión de jardines, la presurización de sistemas de protección contra incendios, el suministro de agua a larga distancia, la presurización de la circulación de agua fría y caliente en calefacción, baños y otros sistemas, así como para la adaptación de equipos, etc. Su temperatura de funcionamiento T es inferior a 80 °C.

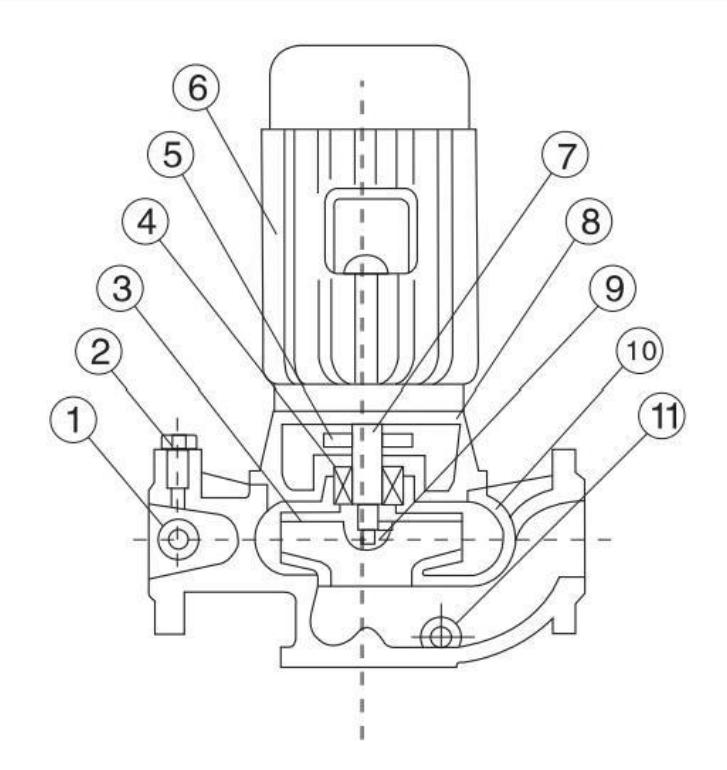

Diagrama estructural
| 1 | Tapón de presión | 7 | Eje |
| 2 | Válvula de ventilación | 8 | Base combinada |
| 3 | Impulso | 9 | Tuerca del impulsor |
| 4 | Sello mecánico | 10 | Cuerpo de la bomba |
| 5 | Deflector de aire | 11 | válvula de drenaje |
| 6 | Motor |
Descripción estructural del tipo ISG:
