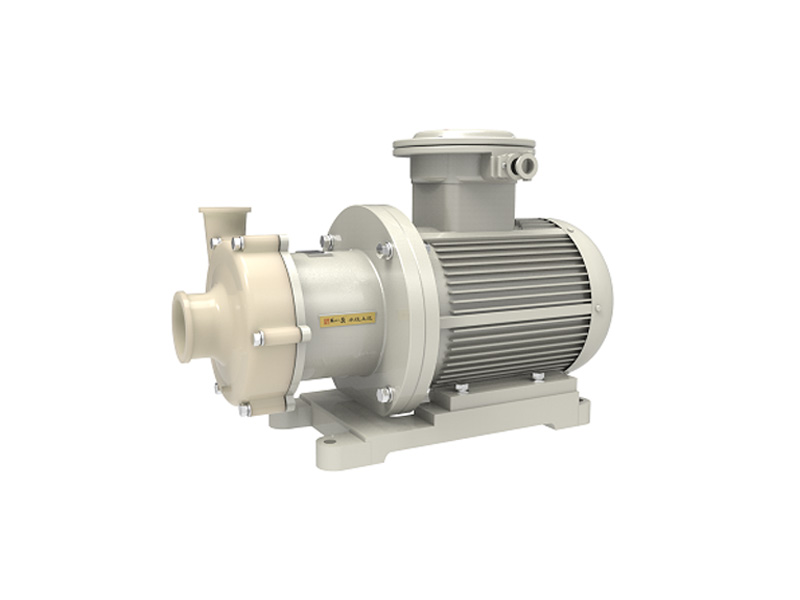

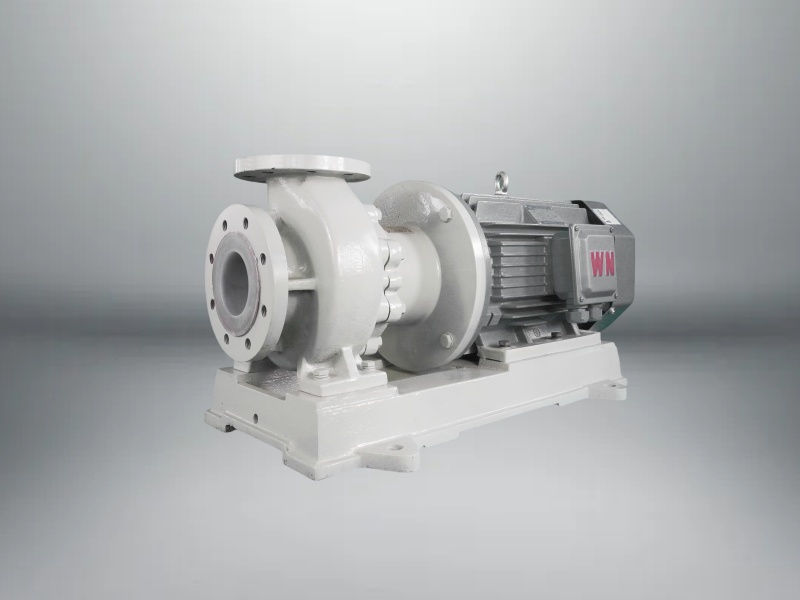

La bomba de accionamiento magnético de flúor con revestimiento antifugas TCSF es un dispositivo excepcional. Su revestimiento de flúor le confiere una excelente resistencia a la corrosión. El mecanismo de accionamiento magnético garantiza un funcionamiento sin fugas, lo que la convierte en la opción ideal para la transferencia de fluidos en aplicaciones químicas e industriales.
Artículo No :
TCSFColor :
CustomizedPaquete :
CustomizedMaterial :
FluoroplasticTemperatura de trabajo :
-20 to 120 ℃,Any concentration of acid-base mediumPresión de trabajo :
1.6 MPaBomba de accionamiento magnético de flúor con revestimiento antifugas
La bomba de accionamiento magnético de flúor con revestimiento antifugas y eje fijo serie TCSF se ha mejorado y optimizado con respecto a la bomba magnética tradicional. Esta bomba cambia la estructura de la bomba magnética tradicional, donde el rotor magnético impulsa la rotación del impulsor a través del eje. Esta estructura consiste en que el rotor magnético impulsa directamente la rotación del impulsor, el eje es fijo y no gira, y este solo sirve como soporte.
Ventajas del producto
1. Se mejoran la eficiencia de transmisión y la estabilidad de la bomba y se reducen las piezas internas;
2. Mayor grado de generalización. La transmisión magnética de la bomba se configura según la potencia.
3. Optimizar el diseño del circuito magnético, de modo que el coste de fabricación de la bomba sea menor y el área ocupada sea menor.
Aplicación del producto
La bomba de accionamiento magnético de flúor con revestimiento sin fugas se usa ampliamente en la industria del petróleo, química, fabricación de ácidos, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, decapado, etc.
Lista de materiales
Parte | Material | Parte | Material | Parte | Material |
① Cuerpo de la bomba | HT200/F46/PFA | ⑥ Manga de refuerzo | OJEADA | ⑪ Soporte | HT200/ZG |
② Anillo de la boca del cuerpo de la bomba | PTFE/carburo de silicio relleno | ⑦ Anillo de sellado | Caucho fluorado/teflón | ⑫ Base | HT200/Acero de canal |
③ Eje de la bomba | Carburo de silicio/Sin presión | ⑧ Casquillo del eje | SIC/Sin presión | ⑬ Motor | Por solicitud del cliente |
④ Conjunto del impulsor | 45# F46/PFA/Imán permanente | ⑨ Cojinete espaciador | SIC/Sin presión | ||
⑤ Manguito de aislamiento | F46/PTFE | ⑩ Conjunto de rotor exterior | HT250/Imán permanente |

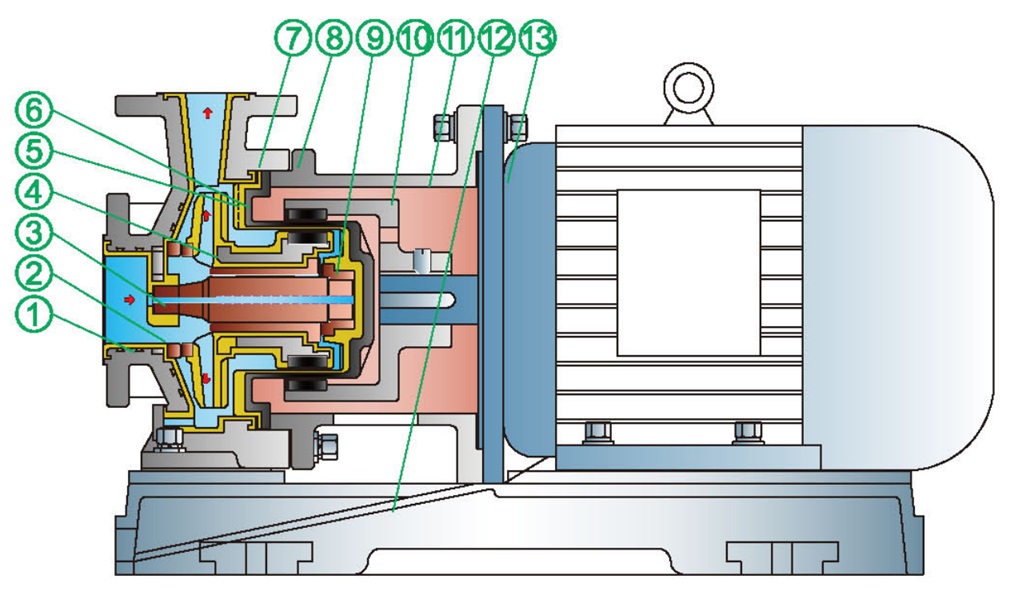

Diagrama estructural
Datos de rendimiento
Tipo | Potencia nominal | Caudal nominal | Cabezal nominal | Voltaje | Material de la carcasa de la bomba | Succión |
32-20-115 °F | 3.2 | 380 V | F4/F46/F50 | 32*20 | ||
40-25-120 °F | 6.3 | 380 V | F4/F46/F50 | 40*25 | ||
40-40-120 °F | 6.3 | 380 V | F4/F46/F50 | 40*40 | ||
50-32-120 °F | 12.5 | 380 V | F4/F46/F50 | 50*32 | ||
25-20-125 | 1.1 | 2.5 | 20 | 380 V | F4/F46/F50 | 25*20 |
25-20-160 | 2.2 | 2.5 | 32 | 380 V | F4/F46/F50 | 25*20 |
25-20-200 | 4 | 2.5 | 50 | 380 V | F4/F46/F50 | 25*20 |
25-20-250 | 7.5 | 2.5 | 80 | 380 V | F4/F46/F50 | 25*20 |
32-20-125 | 1.1 | 3.2 | 20 | 380 V | F4/F46/F50 | 32*20 |
32-20-160 | 3 | 3.2 | 32 | 380 V | F4/F46/F50 | 32*20 |
32-20-200 | 4 | 3.2 | 50 | 380 V | F4/F46/F50 | 32*20 |
32-20-250 | 7.5 | 3.2 | 80 | 380 V | F4/F46/F50 | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380 V | F4/F46/F50 | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380 V | F4/F46/F50 | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380 V | F4/F46/F50 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380 V | F4/F46/F50 | 40*25 |
40-25-315 | 6.3 | 125 | 380 V | F4/F46/F50 | 40*25 | |
50-32-125 | 3 | 12.5 | 20 | 380 V | F4/F46/F50 | 50*32 |
50-32-160 | 4 | 12.5 | 32 | 380 V | F4/F46/F50 | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380 V | F4/F46/F50 | 50*32 |
50-32-250 | 11 | 12.5 | 80 | 380 V | F4/F46/F50 | 50*32 |
50-32-315 | 12.5 | 125 | 380 V | F4/F46/F50 | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380 V | F4/F46/F50 | 65*50 |
65-50-160 | 5.5 | 25 | 32 | 380 V | F4/F46/F50 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380 V | F4/F46/F50 | 65*40 |
65-40-250 | 18.5 | 25 | 80 | 380 V | F4/F46/F50 | 65*40 |
65-40-315 | 37 | 25 | 125 | 380 V | F4/F46/F50 | 65*40 |
80-65-125 | 7.5 | 50 | 20 | 380 V | F4/F46/F50 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380 V | F4/F46/F50 | 80*65 |
80-50-200 | 15 | 50 | 50 | 380 V | F4/F46/F50 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380 V | F4/F46/F50 | 80*50 |
80-50-315 | 45 | 50 | 125 | 380 V | F4/F46/F50 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380 V | F4/F46/F50 | 100*80 |
100-80-160 | 18.5 | 100 | 32 | 380 V | F4/F46/F50 | 100*80 |
100-65-200 | 30 | 100 | 50 | 380 V | F4/F46/F50 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380 V | F4/F46/F50 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380 V | F4/F46/F50 | 100*65 |
125-80-160 | 30 | 160 | 32 | 380 V | F4/F46/F50 | 125*80 |
125-100-200 | 55 | 200 | 50 | 380 V | F4/F46/F50 | 125*100 |
125-100-250 | 75 | 200 | 80 | 380 V | F4/F46/F50 | 125*100 |
125-100-315 | 22 | 100 | 125 | 380 V | F4/F46/F50 | 125*100 |
125-100-400 | 37 | 100 | 50 | 380 V | F4/F46/F50 | 125*100 |
150-125-250 | 22 | 200 | 20 | 380 V | F4/F46/F50 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380 V | F4/F46/F50 | 150*125 |
150-125-400 | 55 | 200 | 50 | 380 V | F4/F46/F50 | 150*125 |
200-150-250 | 55 | 400 | 20 | 380 V | F4/F46/F50 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380 V | F4/F46/F50 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380 V | F4/F46/F50 | 200*150 |

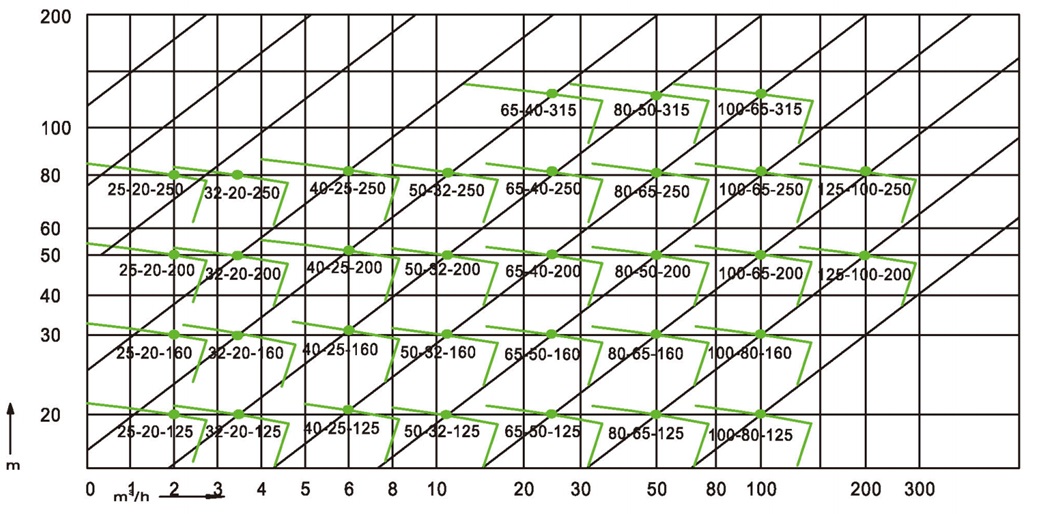

Rango de rendimiento
Presión de diseño: 1,6 MPa, Caudal: 0,75~460 m³/h, Elevación: 5~125 m, Potencia: 0,55~110 KW.
Temperatura aplicable: -20~120 ℃, medio ácido-base de cualquier concentración.
