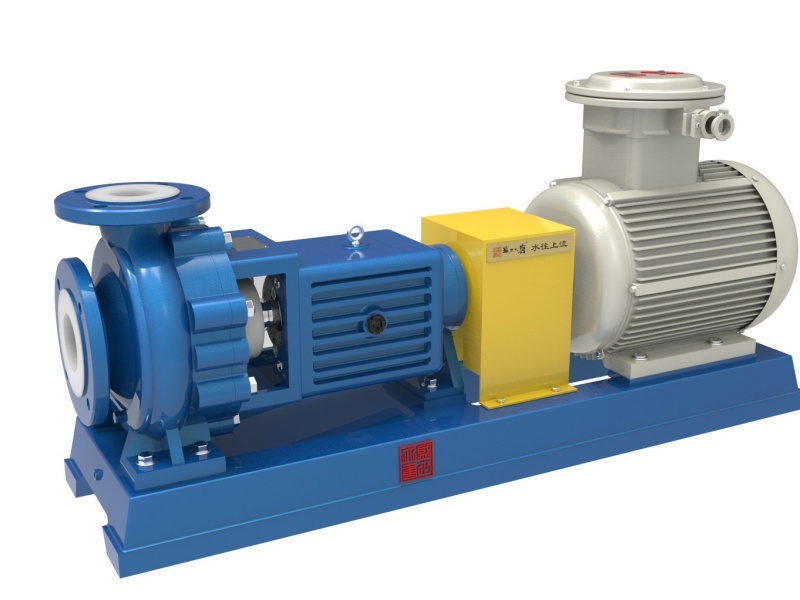

La bomba centrífuga química THF con revestimiento de flúor fluoroplástico ofrece una excelente resistencia a la corrosión. Sus materiales de alta calidad garantizan su durabilidad. Su eficiente acción centrífuga permite un transporte estable de fluidos, ideal para diversos procesos químicos.
Artículo No :
THFOrden (MOQ) :
1Color :
CustomziedPaquete :
CustomziedMaterial :
Fluoroplastic alloy/SteelTemperatura de trabajo :
-20 to 120 ℃Presión de trabajo :
1.6 MPaBomba centrífuga química revestida con flúor fluoroplástico
La bomba centrífuga química de tercera generación, revestida con flúor fluoroplástico THF, está diseñada y fabricada según normas internacionales y se combina con el diseño de proceso de una bomba no metálica. Es adecuada para el transporte a largo plazo de diversos medios corrosivos, como ácidos fuertes, álcalis, sales y oxidantes fuertes en concentraciones variables. Su carcasa está revestida con una carcasa metálica y todas sus piezas de rebose son de aleación plástica.
Ventajas del producto
La bomba centrífuga con revestimiento de flúor THF está diseñada y fabricada según normas internacionales y se combina con el proceso de una bomba no metálica. Ofrece resistencia a la corrosión, resistencia a altas temperaturas, resistencia al envejecimiento, alta resistencia mecánica, alta eficiencia y ahorro de energía.
2. El sello del eje incorpora un sello mecánico de fuelle externo avanzado, que se puede ajustar sin desmontar. La superficie de sellado del rectificado puede estar hecha de carburo de silicio, carburo de silicio sinterizado sin presión, cerámica, tetrafluorocarbono, carburo cementado y otros materiales, para satisfacer las necesidades de diversos medios de transporte y garantizar la vida útil del sello mecánico.
Aplicación del producto
La bomba centrífuga química revestida de flúor fluoroplástico se usa ampliamente en petróleo, industria química, fabricación de ácidos, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, decapado y otros procesos de producción para transportar líquidos corrosivos.
Lista de materiales
Parte | Material | Parte | Material | Parte | Material |
①Cuerpo de la bomba | Revestido con aleación de flúor/HT200 | ⑧eje | 304/316/316L | ⑮ glándula del cojinete trasero | HT200 |
2 impulsor | aleación fluoroplástica | ⑨soporte | HT200 | ⑯ acoplamiento de bomba | 45# |
3. Junta | caucho fluorado | ⑩cavidad del cojinete delantero | HT200 | ⑰ diafragma | 304 |
4. Tapa de la bomba | Revestido con aleación de flúor/HT200 | ⑪ cojinete delantero | rodamiento | ⑱ acoplamiento eléctrico | 45# |
5 anillo estático | carburo de silicio/aleación dura | ⑫ caja de cojinetes | HT200 | ⑲ escudo | 304 |
⑥prensaestopas | 304/316/316L | ⑬ Cojinete trasero | rodamiento | ⑳ motor | según solicitud del cliente |
5 anillo dinámico | carburo de silicio/aleación dura | ⑭ varilla de tracción | 45# | ㉑placa | HT200 |
Diagrama estructural
Datos de rendimiento
Modelo | Potencia nominal | Caudal nominal | Cabezal nominal | Voltaje | Material del cuerpo de la bomba | Tamaño de entrada |
25-20-125 | 1 | 2.5 | 20 | 380 V | F46 | 25*20 |
25-20-160 | 2.2 | 2.5 | 32 | 380 V | F46 | 25*20 |
25-20-200 | 4 | 2.5 | 50 | 380 V | F46 | 25*20 |
25-20-250 | 11 | 2.5 | 80 | 380 V | F46 | 25*20 |
32-20-125 | 1.5 | 3.2 | 20 | 380 V | F46 | 32*20 |
32-20-160 | 2.2 | 3.2 | 32 | 380 V | F46 | 32*20 |
32-20-200 | 4 | 3.2 | 50 | 380 V | F46 | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380 V | F46 | 32*20 |
40-25-125 | 1.5 | 6.3 | 20 | 380 V | F46 | 40*25 |
40-25-160 | 2.2 | 6.3 | 32 | 380 V | F46 | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380 V | F46 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380 V | F46 | 40*25 |
40-25-315 | 6.3 | 125 | 380 V | F46 | 40*25 | |
50-32-125 | 2.2 | 12.5 | 20 | 380 V | F46 | 50*32 |
50-32-160 | 0,55 | 12.5 | 32 | 380 V | F46 | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380 V | F46 | 50*32 |
50-32-250 | 11 | 12.5 | 80 | 380 V | F46 | 50*32 |
50-32-315 | 12.5 | 125 | 380 V | F46 | 50*32 | |
65-50-125 | 3 | 25 | 20 | 380 V | F46 | 65*50 |
65-50-160 | 5.5 | 25 | 32 | 380 V | F46 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380 V | F46 | 65*50 |
65-40-250 | 18.5 | 25 | 80 | 380 V | F46 | 65*50 |
65-40-315 | 30 | 25 | 125 | 380 V | F46 | 80*65 |
80-65-125 | 5.5 | 50 | 20 | 380 V | F46 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380 V | F46 | 80*65 |
80-50-200 | 15 | 50 | 50 | 380 V | F46 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380 V | F46 | 80*50 |
80-50-315 | 45 | 50 | 125 | 380 V | F46 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380 V | F46 | 100*80 |
100-80-160 | 15 | 100 | 32 | 380 V | F46 | 100*65 |
100-65-200 | 30 | 100 | 50 | 380 V | F46 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380 V | F46 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380 V | F46 | 100*65 |
125-80-160 | 55 | 160 | 32 | 380 V | F46 | 125*80 |
125-100-200 | 55 | 200 | 50 | 380 V | F46 | 125*100 |
125-100-250 | 75 | 200 | 80 | 380 V | F46 | 125*100 |
125-100-315 | 18.5 | 200 | 125 | 380 V | F46 | 125*100 |
125-100-400 | 37 | 200 | 50 | 380 V | F46 | 125*100 |
150-125-250 | 22 | 200 | 20 | 380 V | F46 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380 V | F46 | 150*125 |
150-125-400 | 75 | 200 | 50 | 380 V | F46 | 150*125 |
200-150-250 | 45 | 400 | 20 | 380 V | F46 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380 V | F46 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380 V | F46 | 200*150 |
250-200-250 | 160 | 800 | 50 | 380 V | F46 | 250*200 |
250-200-315 | 110 | 800 | 32 | 380 V | F46 | 250*200 |

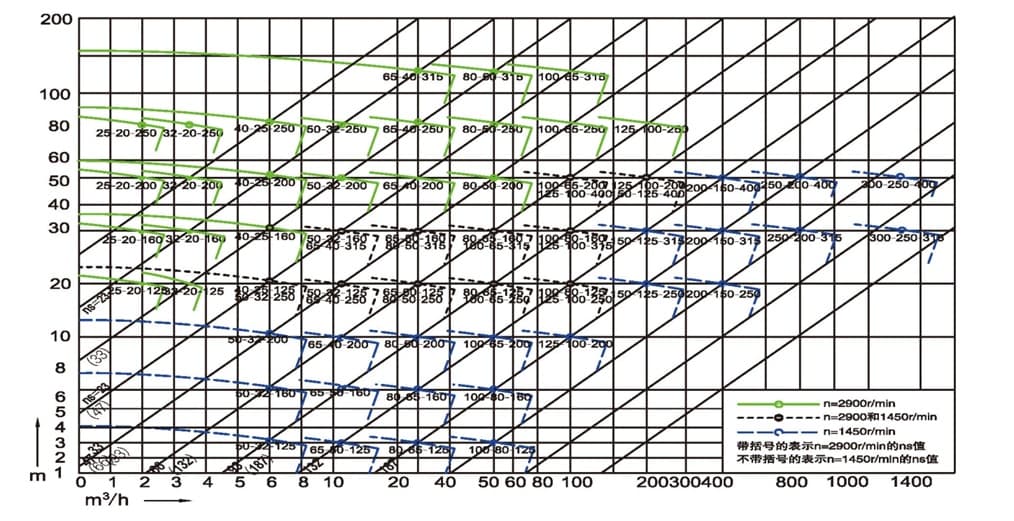

Rango de rendimiento
Presión de diseño: 1,6 MPa,
Caudal: 0,75 ~1550 m³/h,
Cabeza: 3~125 m,
Fuerza: 1,1~400 kW.
Temperatura aplicable: -20~120℃, utilizando nuevos materiales resistentes a temperaturas de hasta 180℃.
