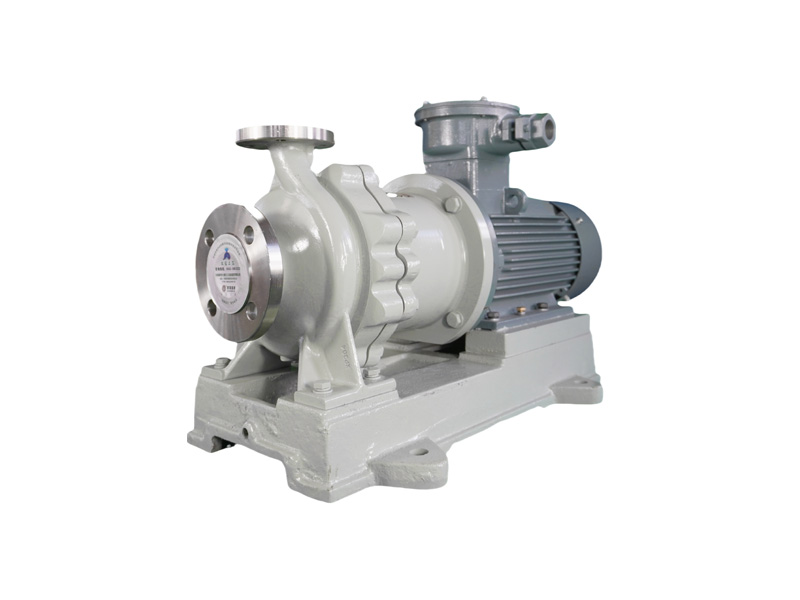

La bomba magnética de acero inoxidable antifugas TCH se caracteriza por su diseño de sellado completo, que elimina eficazmente la posibilidad de fugas. Fabricada en acero inoxidable, ofrece una excelente resistencia a la corrosión. Los imanes de alta calidad integrados en la bomba garantizan un accionamiento magnético fiable, lo que la hace ideal para diversas industrias.
Artículo No :
TCHOrden (MOQ) :
1Pago :
Alipay westernunion payapl L/C T/TOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
SteelTemperatura de trabajo :
-60 to 300 ℃，New material withstands temperatures up to 450°CPresión de trabajo :
1.6 to 6.3 MPaBomba de accionamiento magnético de acero inoxidable sin fugas
La bomba de accionamiento magnético de acero inoxidable antifugas TCH se ha actualizado e innovado basándose en la bomba TC. Desarrolla y diseña de forma independiente la tercera generación de una nueva bomba industrial con sellado completo, sin fugas ni contaminación. Aplica el principio de la magnetomecánica y el medio se encierra en un manguito de aislamiento estático para lograr la transmisión de par sin contacto. El dispositivo de sellado del eje (sello de empaquetadura o sello mecánico) de la bomba centrífuga tradicional se ha eliminado, y el sello estático se utiliza en lugar del sello dinámico para lograr un sellado completo en una nueva bomba magnética antifugas.
Ventajas del producto
1. El imán adopta imán de ferrita, Nd-Fe-B y cobalto samario, que tiene buen magnetismo, resistencia a altas temperaturas y sin desmagnetización;
2. El manguito del eje y el cojinete deslizante están hechos de carburo de silicio, grafito, tetrafluororotano y otros materiales altamente resistentes al desgaste, y están equipados con ranuras de lubricación para garantizar eficazmente la vida útil de la bomba;
3. Sin fugas. Todos los puntos de sellado están sellados mediante un sello estático cerrado y accionados por un acoplamiento magnético. No requiere sello de nitrógeno, lo cual es seguro, económico y eficiente.
Aplicación del producto
La bomba de accionamiento magnético de acero inoxidable sin fugas se usa ampliamente en el transporte de líquidos corrosivos en los procesos de producción de petróleo, industria química, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, etc., especialmente para el transporte de solventes inflamables, explosivos, volátiles, tóxicos, de alta temperatura, alcalinos fuertes y orgánicos.
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| ① Cuerpo de la bomba | 304/316/316L | ⑥ Anillo de sellado | Tetrafluoro | ⑪ Eje de la bomba | 304/316/316L/321 |
| ② Impulsor | 304/316/316L | ⑦ Manguito de sellado | 316L/TA2/HC276 | ⑫ Soporte | Imán permanente/HT200 |
| ③ Impulsor tuerca |
304/316/316L | ⑧ Conjunto de cojinetes lisos | Fibra de carbono/SSIC/carburo cementado | ⑬ Conjunto de imán externo | HT250/imán permanente |
| ④ Tapa de la bomba | 304/316/316L | ⑨ Conjunto de disco de empuje | Fibra de carbono/SSIC/carburo cementado | ⑭ Maquinaria eléctrica | Por solicitud del cliente |
| ⑤ Conjunto de disco de empuje | Fibra de carbono/SSIC/carburo cementado | ⑩ Conjunto magnético interno | Imán permanente/304/316/316L/321 | ⑮ Placa | HT200/A3/Acero de canal |

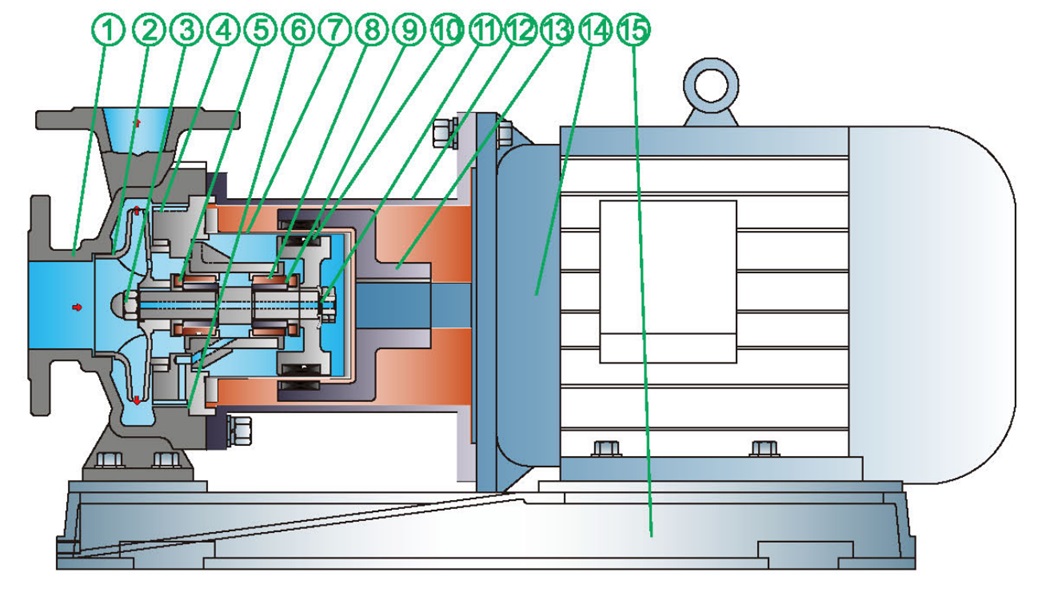

Diagrama estructural
Datos de rendimiento
| Tipo | Potencia nominal | Caudal nominal | Cabezal nominal | Voltaje | Material de la carcasa de la bomba | Succión |
| 25-20-125 | 1.5 | 2.5 | 20 | 380 V | 304/316/316L | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 V | 304/316/316L | |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 V | 304/316/316L | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316/316L | 40*25 |
| 40-25-250 | 15 | 6.3 | 80 | 380 V | 304/316/316L | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | 304/316/316L | 40*25 | |
| 50-32-125 | 3 | 12.5 | 20 | 380 V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 V | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 V | 304/316/316L | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 V | 304/316/316L | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 V | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 V | 304/316/316L | 65*40 |
| 65-40-250 | 22 | 25 | 80 | 380 V | 304/316/316L | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 V | 304/316/316L | 65*40 |
| 65-40-400 | 25 | 380 V | 304/316/316L | 65*40 | ||
| 80-65-125 | 7.5 | 50 | 20 | 380 V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 V | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 V | 304/316/316L | 80*50 |
| 80-50-250 | 37 | 50 | 80 | 380 V | 304/316/316L | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 V | 304/316/316L | 80*50 |
| 80-50-400 | 50 | 380 V | 304/316/316L | 80*50 | ||
| 100-80-125 | 15 | 100 | 20 | 380 V | 304/316/316L | 100*80 |
| 100-80-160 | 22 | 100 | 32 | 380 V | 304/316/316L | 100*80 |
| 100-65-200 | 37 | 100 | 50 | 380 V | 304/316/316L | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | 304/316/316L | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | 304/316/316L | 100*65 |
| 100-65-400 | 100 | 380 V | 304/316/316L | 100*65 | ||
| 125-80-160 | 380 V | 304/316/316L | 125*80 | |||
| 125-100-200 | 55 | 200 | 50 | 380 V | 304/316/316L | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | 304/316/316L | 125*100 |
| 125-100-315 | 22 | 100 | 32 | 380 V | 304/316/316L | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 V | 304/316/316L | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 V | 304/316/316L | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | 304/316/316L | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 V | 304/316/316L | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 V | 304/316/316L | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | 304/316/316L | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | 304/316/316L | 200*150 |

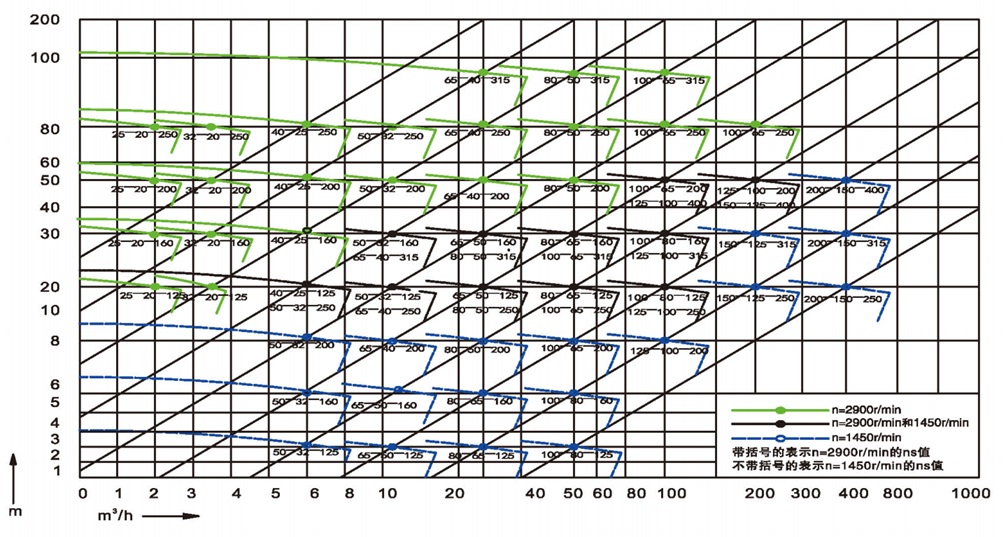

Rango de rendimiento
Presión de diseño: 1,6~6,3 MPa, caudal: 0,75~460 m³/h, elevación: 5~125 m, potencia: 0,55~110 KW.
Temperatura aplicable: -60~300 ℃, se adoptan nuevos materiales y la resistencia a la temperatura puede alcanzar los 450 ℃.
