La bomba centrífuga para procesos químicos anticorrosivos es un tipo de bomba utilizada en la industria química para transferir, descargar, alimentar y lubricar diversos productos químicos. Funciona según el principio de la fuerza centrífuga, donde la rotación del impulsor impulsa el líquido hacia afuera, creando una diferencia de presión que permite que el líquido fluya desde la entrada hasta la salida.
Artículo No :
THJOrden (MOQ) :
1Pago :
T/T L/C west union AlipayOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai/guangzhou/Tiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Peso :
according to ModelPaquete :
CustomizedMaterial :
Steel/SICTemperatura de trabajo :
-20 to 200℃/The temperature of the transportable medium is 300 ℃Presión de trabajo :

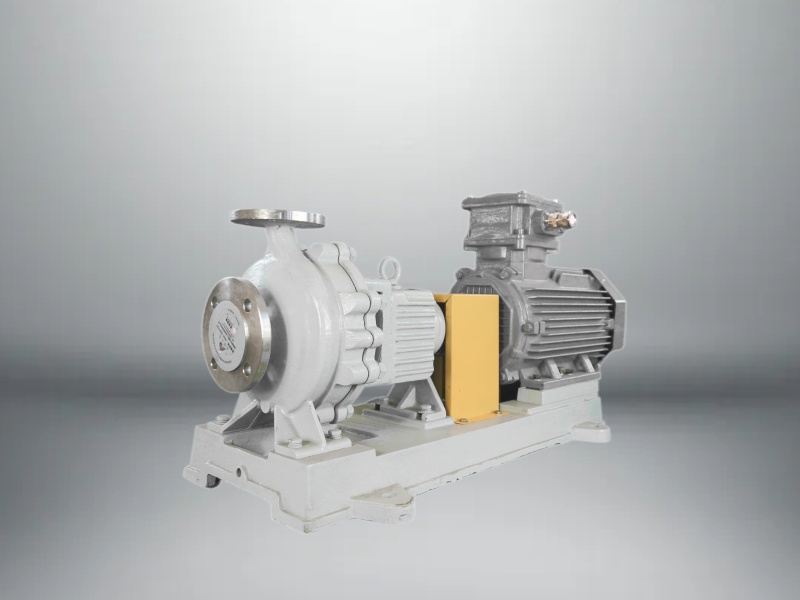

1.6 MPaBomba centrífuga para procesos químicos anticorrosivos
La bomba centrífuga para procesos químicos (álcalis) THJ es una bomba centrífuga monoetapa con voladizo y una sola succión, mejorada e innovadora. Se trata de una nueva bomba estándar para procesos químicos, en lugar de las bombas IH y TI. Su diseño incorpora un modelo hidráulico avanzado, alta eficiencia y ahorro de energía, un 5 % superior al de las bombas IH.
Ventajas del producto
1. Las piezas del conducto de flujo, como el cuerpo de la bomba, la tapa de la bomba y el impulsor, están fabricadas en acero inoxidable de alta calidad, fundido con precisión mediante un nuevo proceso, sin impurezas, poros ni tracoma. Se pueden seleccionar materiales de aleación de alta calidad resistentes al desgaste, como el acero inoxidable dúplex 2205.
2. El sello del eje es un sello mecánico resistente al desgaste y a la corrosión estática de la serie 179 de desarrollo propio, que puede seleccionar maquinaria de cara de extremo simple y cara de extremo doble, tipo de contenedor, sello dinámico de empaque y los materiales de la superficie de sellado para molienda pueden ser carburo cementado, carburo de silicio y otros materiales;
3. Diseño resistente a la corrosión y al desgaste, que puede transportar líquido con lodo, cristales, partículas sólidas suspendidas de menos de 3 mm y contenido sólido inferior al 10%.
Aplicación del producto
La bomba centrífuga de proceso químico anticorrosión se usa ampliamente en petróleo, industria química, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, radio y otros procesos de producción para transportar líquidos corrosivos.
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| ①Carcasa de la bomba | 304/316/316L | ⑧Eje de la bomba | 2Cr13/3Cr13 | ⑮ Acoplamiento de bomba | 45# |
| ②Impulsor | 304/316/316L | ⑨Soporte | HT200 | ⑯ Diafragma | 304 |
| ③Anillo estático | SIC/aleación dura | ⑩Cubierta frontal del cojinete | HT200 | ⑰ Acoplamiento eléctrico | 45# |
| ④Tapa de la bomba | 304/316/316L | ⑪ Cojinete delantero | Gcr15 | ⑱ Escudo | Placa laminada en caliente/aluminio |
| 5. Junta | PTFE | ⑫ caja de cojinetes | HT200 | ⑲ Motor | Según lo solicitado por los clientes |
| ⑥Anillo giratorio | SIC/aleación dura | ⑬ Cojinete trasero | Gcr15 | ⑳ Placa | HT200 |
| 5. Glándula | 304/316/316L | ⑭ Casquillo trasero del cojinete | HT200 |

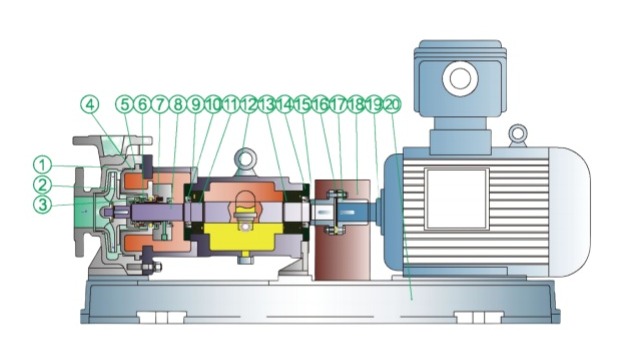

Diagrama estructural
Datos de rendimiento
| Tipo | Potencia nominal | Caudal nominal | Cabezal nominal | Voltaje | Material de la carcasa de la bomba | Succión |
| 25-20-125 | 1.1 | 2.5 | 20 | 380 V | 304/316L | 25-20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 V | 304/316L | 25-20 |
| 25-20-200 | 4 | 2.5 | 50 | 380 V | 304/316L | 25-20 |
| 25-20-250 | 1.5 | 2.5 | 80 | 380 V | 304/316L | 32-20 |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 V | 304/316L | 32-20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 V | 304/316L | 32-20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 V | 304/316L | 32-20 |
| 32-20-250 | 7.5 | 3.2 | 80 | 380 V | 304/316L | 32-20 |
| 40-25-125 | 1.5 | 6.3 | 20 | 380 V | 304/316L | 40-25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316L | 40-25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316L | 40-25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | 304/316L | 40-25 |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 V | 304/316L | 50-32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 V | 304/316L | 50-32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 V | 304/316L | 50-32 |
| 50-32-250 | 11 | 12.5 | 80 | 380 V | 304/316L | 50-32 |
| 65-50-125 | 3 | 25 | 20 | 380 V | 304/316L | 65-50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | 304/316L | 65-50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | 304/316L | 65-40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 V | 304/316L | 65-40 |
| 65-40-315 | 30 | 25 | 125 | 380 V | 304/316L | 65-40 |
| 80-65-125 | 5.5 | 50 | 20 | 380 V | 304/316L | 80-65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | 304/316L | 80-65 |
| 80-50-200 | 15 | 50 | 50 | 380 V | 304/316L | 80-50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | 304/316L | 80-50 |
| 80-50-315 | 45 | 50 | 125 | 380 V | 304/316L | 80-50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | 304/316L | 100-80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 V | 304/316L | 100-80 |
| 100-65-200 | 30 | 100 | 50 | 380 V | 304/316L | 100-65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | 304/316L | 100-65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | 304/316L | 100-65 |
| 125-80-160 | 30 | 160 | 32 | 380 V | 304/316L | 125-80 |
| 125-100-200 | 55 | 200 | 50 | 380 V | 304/316L | 125-100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | 304/316L | 125-100 |
| 125-100-315 | 22 | 200 | 125 | 380 V | 304/316L | 125-100 |
| 125-100-400 | 30 | 200 | 50 | 380 V | 304/316L | 125-100 |
| 150-125-250 | 18.5 | 200 | 20 | 380 V | 304/316L | 150-125 |
| 150-125-315 | 30 | 200 | 32 | 380 V | 304/316L | 150-125 |
| 150-125-400 | 45 | 200 | 50 | 380 V | 304/316L | 150-125 |
| 200-150-250 | 37 | 400 | 20 | 380 V | 304/316L | 200-150 |
| 200-150-315 | 45 | 400 | 32 | 380 V | 304/316L | 200-150 |
| 200-150-400 | 75 | 400 | 50 | 380 V | 304/316L | 200-150 |
| 250-200-250 | 55 | 800 | 50 | 380 V | 304/316L | 250-200 |
| 250-200-315 | 110 | 800 | 80 | 380 V | 304/316L | 250-200 |
| 250-200-400 | 160 | 800 | 50 | 380 V | 304/316L | 250-200 |
| 300-250-315 | 160 | 1400 | 32 | 380 V | 304/316L | 300-250 |
| 300-250-400 | 200 | 1400 | 50 | 380 V | 304/316L | 300-250 |

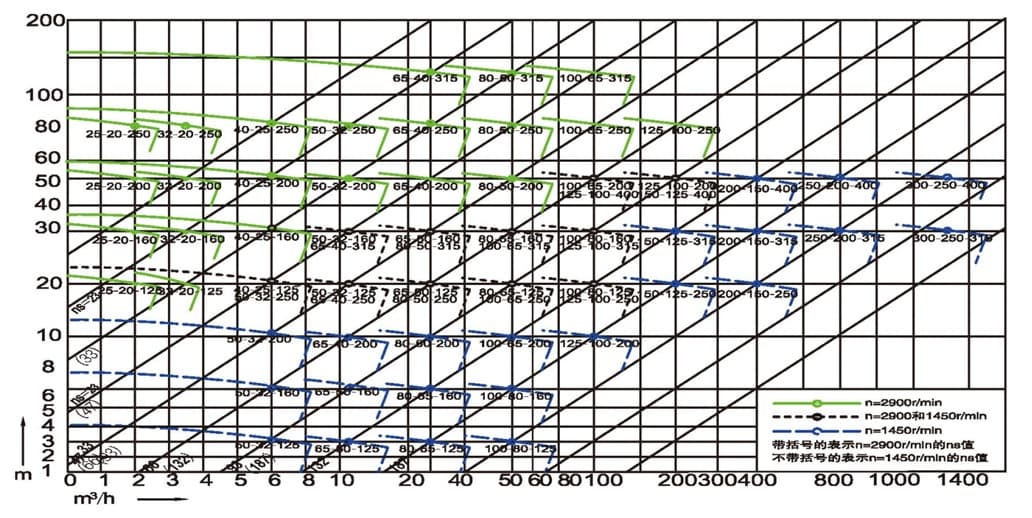

Rango de rendimiento
Presión de diseño: 1,6 MPa, Caudal: 0,75 ~ 1550 m³/h, Elevación: 3 ~ 125 m, Potencia: 1,1 ~ 400 KW
Temperatura aplicable: -20~200℃; Dispositivo de enfriamiento de sello de doble cara, la temperatura del medio que se puede transportar es de 300℃.
