La bomba magnética petroquímica antifugas TCA/E está diseñada específicamente para su aplicación en la industria petroquímica. Su característica más destacada es la ausencia de fugas, lo que mejora significativamente la seguridad operativa. Gracias a su fabricación con materiales de alta calidad e incorporación de elementos tecnológicos avanzados, esta bomba ofrece un alto grado de fiabilidad.
Artículo No :
TCA/EOrden (MOQ) :
1Pago :
T/T L/C Paypal Westernunion AlipayOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
SteelTemperatura de trabajo :
-60 to 300 ℃，New material withstands temperatures up to 450°CPresión de trabajo :
2.5 to 5.0 MpaBomba magnética petroquímica sin fugas
La bomba centrífuga de proceso químico con accionamiento magnético y sin fugas de la serie TCA es un producto de alta tecnología líder a nivel mundial desarrollado mediante la introducción de tecnología alemana de acuerdo con la bomba centrífuga sin sello API685-2000 para la industria del petróleo, productos químicos pesados y gas natural.
Ventajas del producto
1. Material de la bomba: 304, 316, 904L, acero de doble fase, aleación de titanio, Hastelloy, etc.
2. Estándar de fabricación: de acuerdo con la producción estándar Api685-2000, soporte de pie TCA y soporte central TCE.
3. El imán es un nuevo tipo de imán permanente con buen magnetismo, resistencia a altas temperaturas y magnetización de nodos;
4. El manguito del eje y el cojinete deslizante adoptan carburo de silicio (SSIC) de alta resistencia al desgaste y están equipados con ranuras de lubricación para garantizar de manera efectiva la vida útil de la bomba;
Aplicación del producto
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| 102 Cuerpo de la bomba | 304/316/316L | 545.1 Casquillo de cojinete | 304/316/316L | 545 Cojinete deslizante | Aleación SSic/dura |
| Impulsor 230 | 304/316/316L | 890 Placa base | HT200/45 | 529.1 Manguito de cojinete | Aleación SSic/dura |
| 161 Tapa de la bomba | 304/316/316L | 213 Placa impulsada | 2Cr13 | 314 Collar de empuje | Aleación SSic/dura |
| 817 Manguito distanciador | 316L/TA2/HC276 | 183 Placa de soporte | HT 200 | 922 Tuerca del impulsor | 304/316/316L |
| 818.1 Componente de imán exterior | Imán permanente/ZG | 152 Soporte de refrigeración | 45 | 512 Anillo de uso | 304/316/316L |
| 146 Soporte | HT 200 | 921 Contratuerca | 45 | 321 Rodamiento de bolas | Gcr15 |
| 330 Caja de cojinetes | HT 200 | 921.1 Contratuerca | 304/316/316L | 525 Casquillo de cojinete | 45 |
| 360 Casquillo del cojinete | HT 200 | 818.2 Conjunto de rotor | Imán permanente/304/316/316L | 400 Junta de sellado | PTFE |
| Escudo 681 | 45/Aluminio | 211 Eje de la bomba | 304/316/316L | 400.1 Junta de estanqueidad | PTFE |
| Acoplamiento 840 | HT200/45 | 421 Sello de aceite | Caucho fluorado |

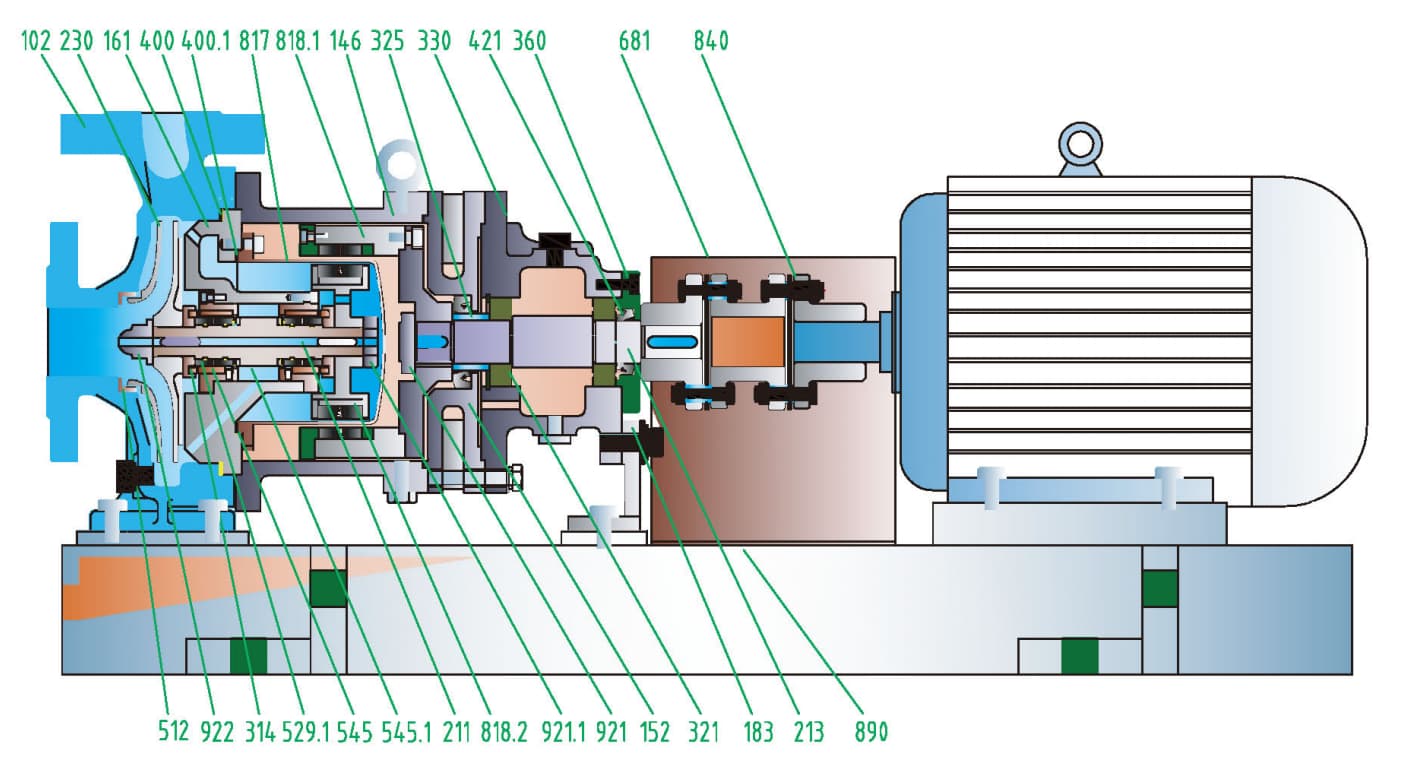

Diagrama estructural

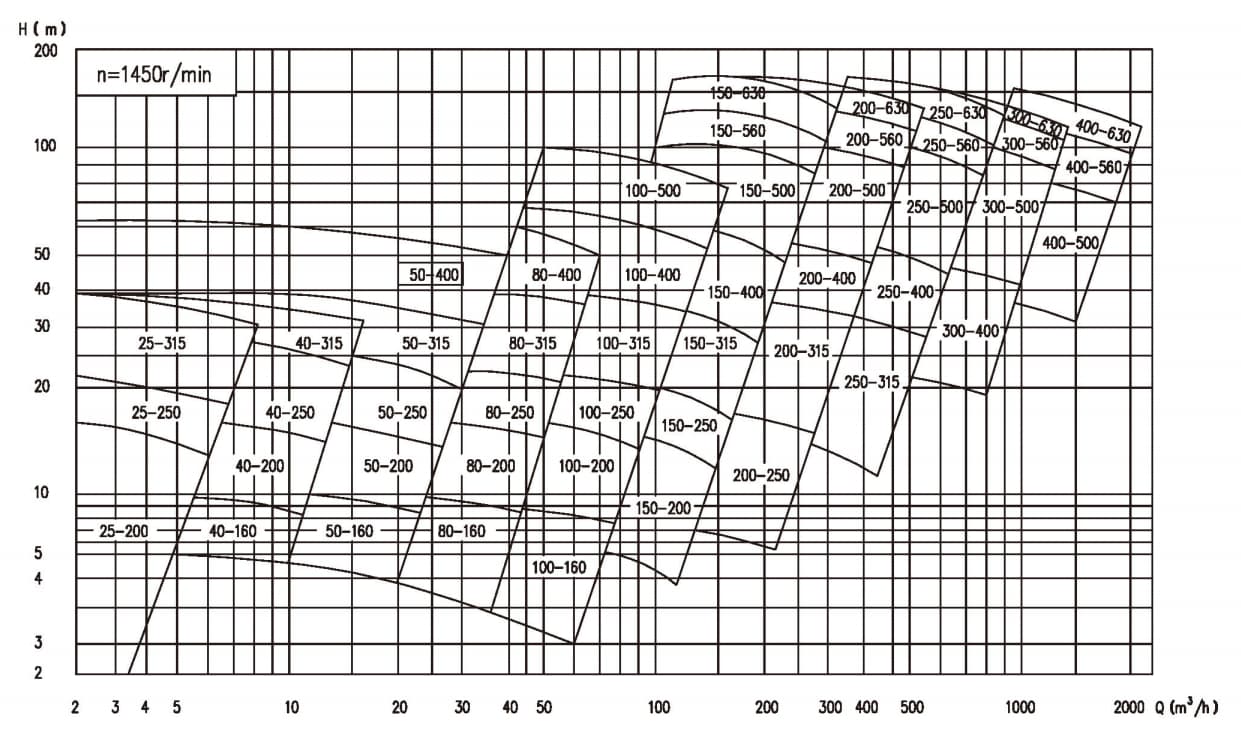

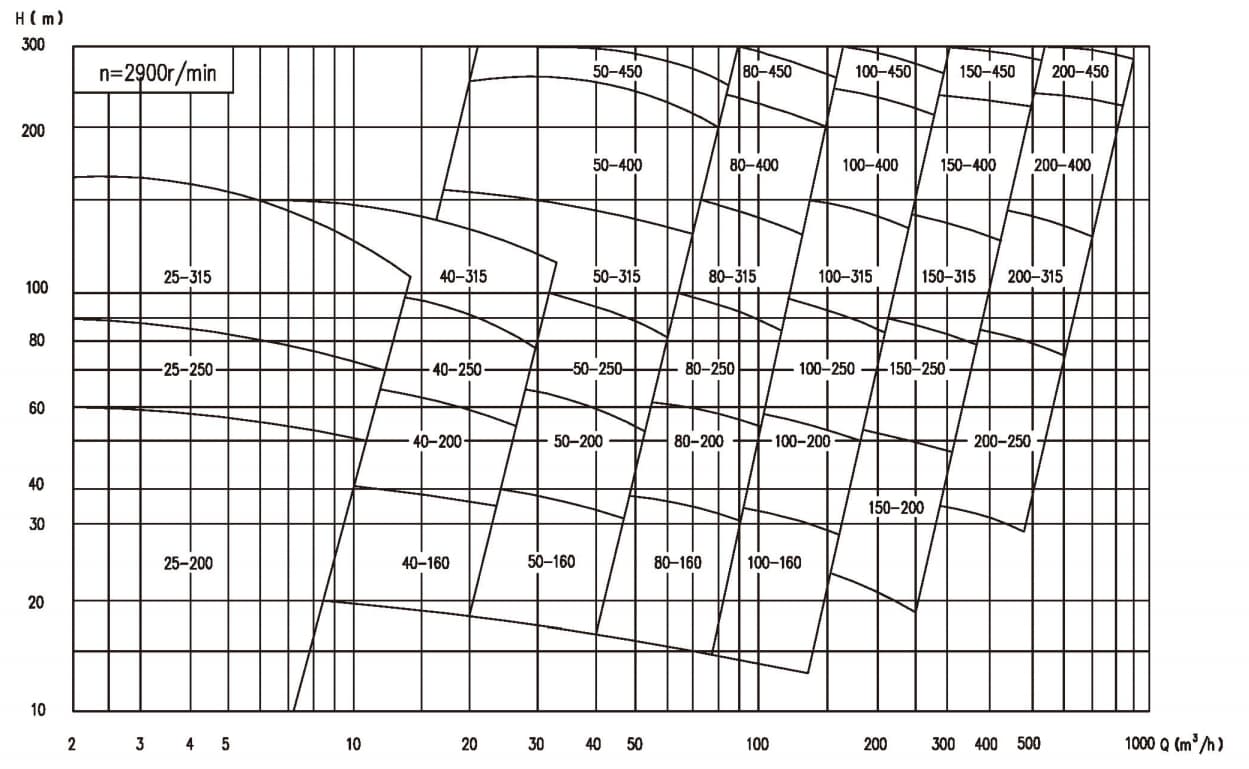

Rango de rendimiento
Rango de rendimiento:
presión de diseño: 2,5～5,0 MPa
fluir: 5,5~1900 m³/h
elevar:16~250 m
fuerza:2,2~500 kW
Temperatura aplicable:-60~300 ℃, se adoptan nuevos materiales y la resistencia a la temperatura puede alcanzar los 450 ℃.
