La bomba magnética de flúor sin fugas para procesos químicos de la serie TCAF utiliza un acoplamiento magnético para el sellado, logrando así cero fugas. Es la opción ideal para procesos químicos, ya que garantiza la seguridad y la transferencia estable de fluidos.
Artículo No :
TCAFOrden (MOQ) :
1Color :
CustomizedPaquete :
CustomizedMaterial :
SteelTemperatura de trabajo :
-30 to 180 ℃Presión de trabajo :
2.5 MPaBomba magnética de flúor sin fugas para procesos químicos
La bomba magnética de flúor sin fugas para procesos químicos serie TCAF está diseñada y desarrollada de acuerdo con la norma API 685-2000. Todas las piezas del conducto de flujo están fabricadas con fluoroplásticos, capaces de transportar medios corrosivos como ácidos, álcalis y oxidantes de cualquier concentración (concentración). El manguito de aislamiento está fabricado con materiales especiales, con propiedades mecánicas de alta resistencia, y elimina el fenómeno de las corrientes parásitas magnéticas en la bomba.
Ventajas del producto
1. Cuenta con un innovador accionamiento magnético con fuerte concentración de flujo y acoplamiento de circuito confiable.
2. El cuerpo de la bomba y las partes húmedas están prensadas integralmente con acero al carbono y revestimiento fluoroplástico para una mayor resistencia a la corrosión.
3. El eje Cr13 con revestimiento fluoroplástico evita las fracturas comunes en los diseños tradicionales.
4. Los cojinetes de carburo de silicio con ranuras de lubricación garantizan durabilidad y una larga vida útil.
Aplicación del producto
Se utiliza ampliamente en el transporte de líquidos limpios con una gravedad específica inferior a 1,84 en la producción de productos químicos, petroquímicos, farmacéuticos, de impresión y teñido, entre otros. Es especialmente adecuado para el transporte de líquidos inflamables, explosivos, tóxicos, nocivos, corrosivos y preciosos. Puede transportar soluciones ácidas inorgánicas y orgánicas, como ácido sulfúrico, ácido nítrico, ácido clorhídrico y ácido fosfórico, a diversas temperaturas y concentraciones.
Lista de materiales
| Parte | Material | Parte | Material | Parte | Material |
| ① Cuerpo de la bomba | Línea ZG F50/PFA | ⑨ Soporte | Línea magnética permanente/45# F50 | ⑰ Acoplamiento de bomba | 45# |
| ② Impulsor | Línea 45#F50 | ⑩ Imán exterior | Magnético permanente/ZG | ⑱ Diafragma | 304 |
| ③ Eje de la bomba | SIC/SSIC | ⑪ Marco de conexión | ZG | ⑲ Acoplamiento eléctrico | 45# |
| ④ Manguito del eje | Línea SIC/SSIC/45 F50 | ⑫ Casquillo delantero del cojinete | ZG/A3 | ⑳ Escudo | Tipo abierto sin chispas |
| ⑤ Chaveta de empuje | SIC/SSIC | ⑬ Cojinete delantero | Gcr15 | ㉑ Motor | Por solicitud del cliente |
| ⑥ Tapa de la bomba | ZG/F50/PFA | ⑭ Caja de cojinetes | ZG | ㉒ Piso | ZG/A3 |
| ⑦ Junta | F4/FKM | ⑮ Cojinete trasero | Gcr15 | ||
| ⑧ Imán interior | Magnético permanente/acero n.° 45/F50 | ⑯ Casquillo trasero del cojinete | ZG/A3 |

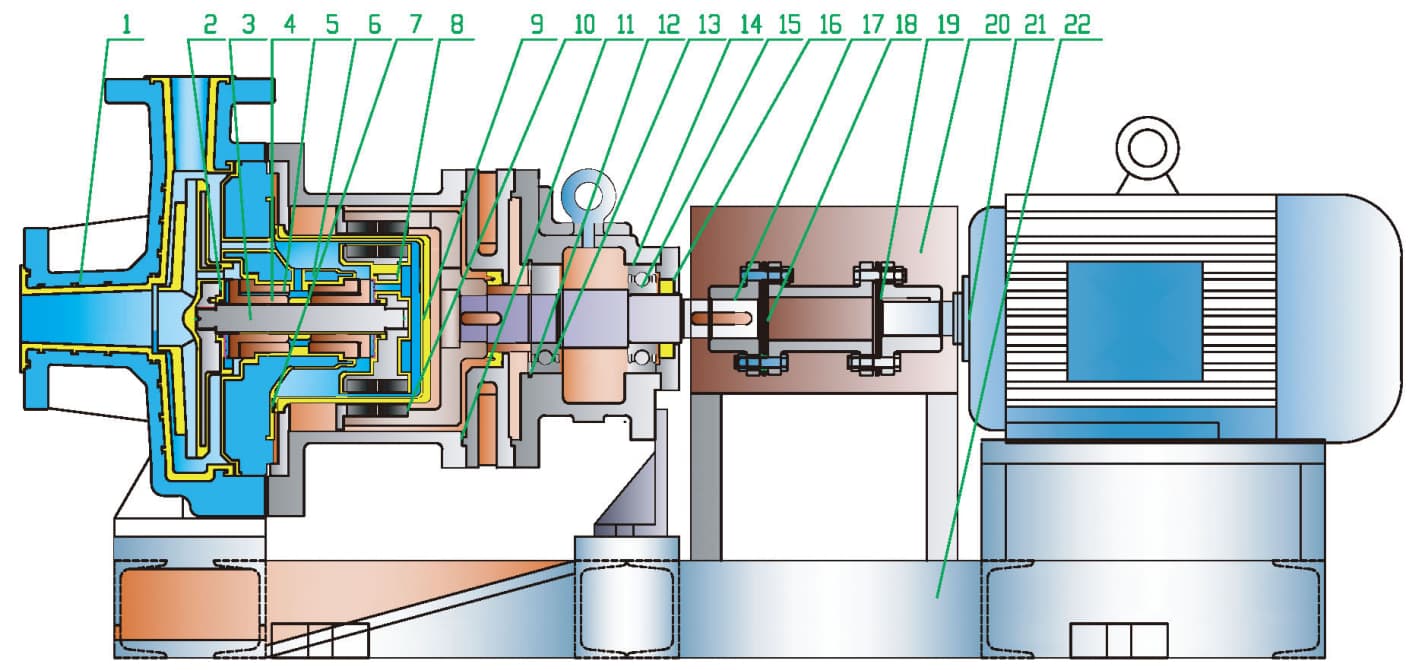

Diagrama estructural

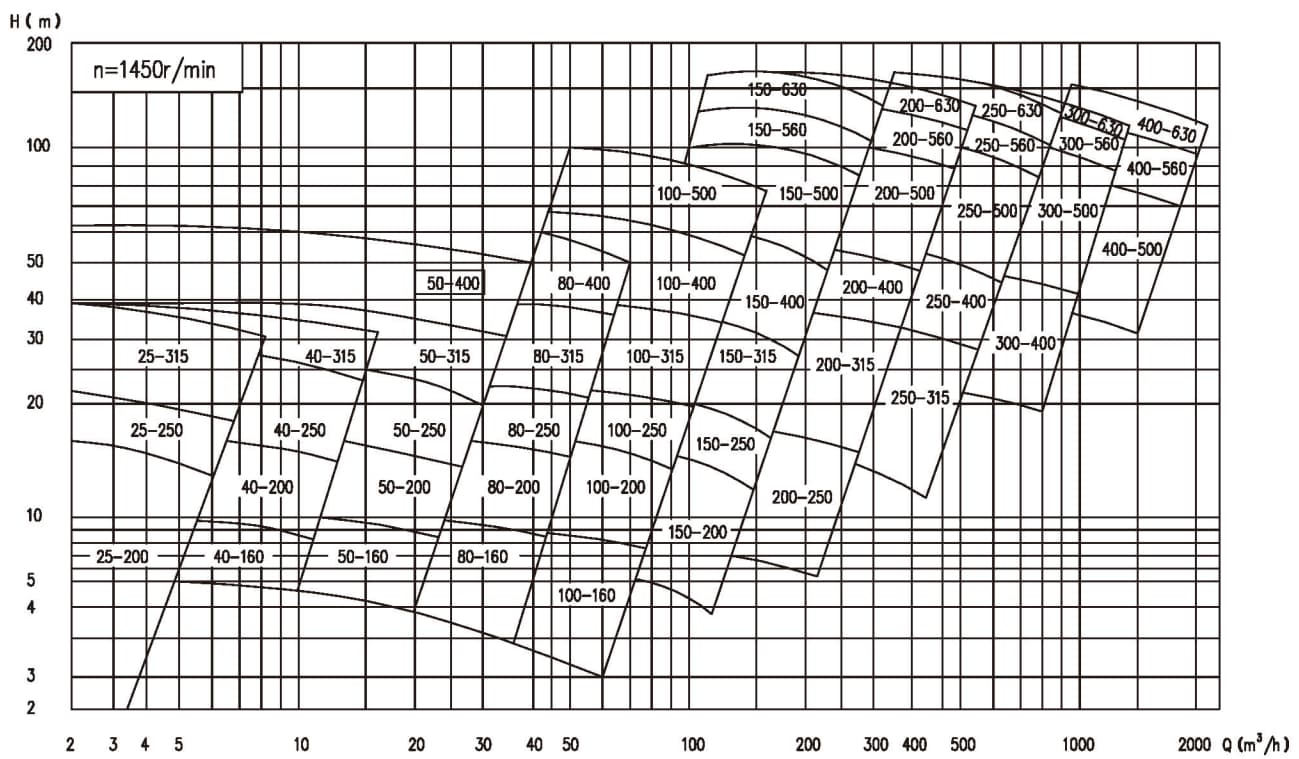

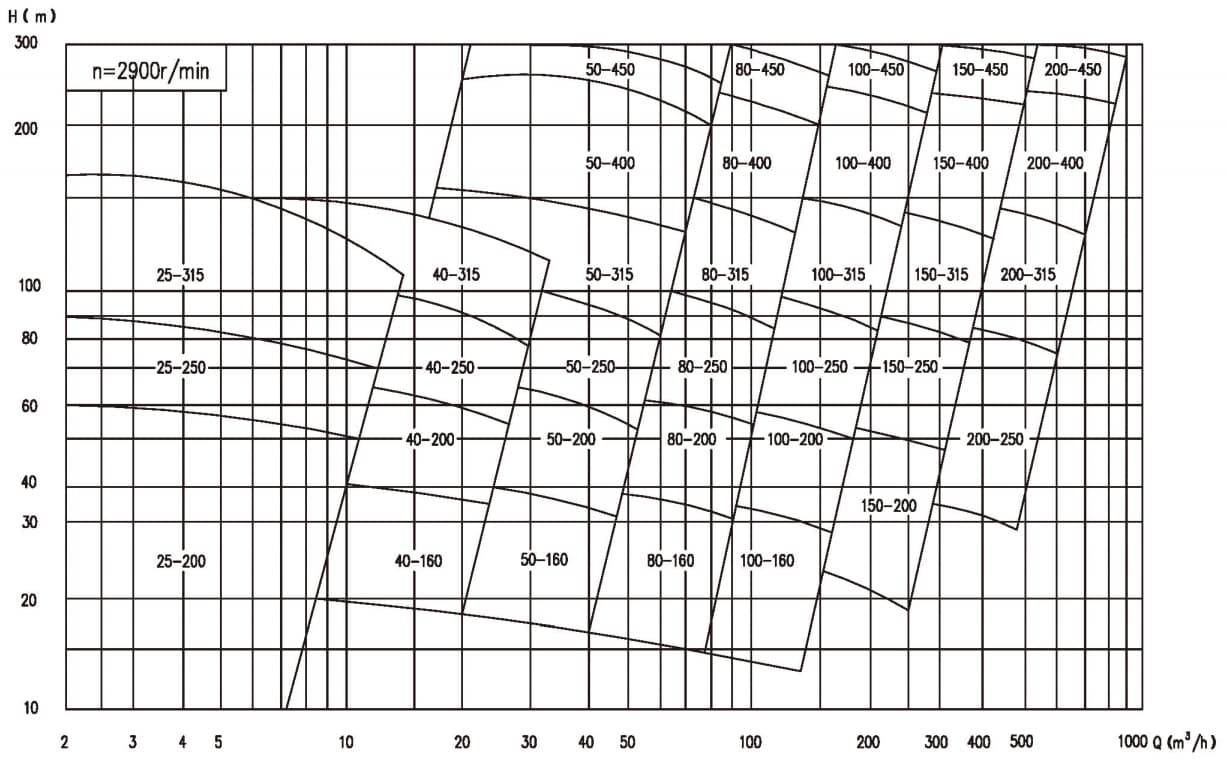

Rango de rendimiento
Rango de rendimiento:
calibre:25～400 mm
presión de diseño:2,5~5,0 MPa,
fluir: 5,5~2750 m³/h
iluminado:16~250 m
fuerza:2,2~500 kW
Temperatura aplicable:-80~120℃(TZA);-80~450℃(TZA).
