La bomba de lodos, resistente al desgaste y a la corrosión, está diseñada para transportar lodos abrasivos y corrosivos en las industrias minera, metalúrgica y química. Gracias a sus materiales duraderos y su construcción robusta, garantiza una larga vida útil, un rendimiento estable y un mantenimiento reducido.
Artículo No :
TMU-ZKOrden (MOQ) :
1Color :
CustomziedPaquete :
CustomziedMaterial :
Cast iron/Stainless steelBomba de lodos resistente al desgaste y a la corrosión
Esta bomba para lodos garantiza un rendimiento fiable en condiciones de funcionamiento rigurosas. Requiere un caudal mínimo del 30-35 % del BEP, impide el funcionamiento en seco y limita el contenido de gas a menos del 5 %. Además, las fluctuaciones de temperatura deben mantenerse dentro de ±40 °C para evitar daños y garantizar un funcionamiento duradero y eficiente.
Características de diseño
Resistencia a la corrosión y al desgaste
La bomba para lodos de la serie TMU-ZK es una bomba centrífuga de tipo voladizo, monoetapa y simple succión. Sus componentes húmedos están revestidos con polietileno de ultra alto peso molecular (UHMWPE), lo que ofrece una excepcional resistencia a la corrosión, al desgaste y a la fluencia (resistencia al agrietamiento por tensión ambiental). Su estructura reforzada con metal mejora aún más la capacidad de carga.
Versatilidad
Una sola bomba se adapta a diversas condiciones de trabajo. Puede manejar:
Líquidos o lodos claros ácidos/alcalinos, lodos corrosivos en metalurgia, diversos ácidos diluidos en la industria del ácido sulfúrico, aguas residuales en aplicaciones ambientales y más.
Múltiples opciones de sellado
La serie admite configuraciones de sellado flexibles: sello dinámico tipo K, sello mecánico simple, sello mecánico de cartucho y sello mecánico doble. La selección depende de los requisitos operativos específicos.
Instalación del producto
La bomba debe estar montada de forma segura sobre una base estable para aislarla de las vibraciones mecánicas externas.
Especificaciones de la cimentación:
Peso ≥ 3× el peso total de la unidad de bomba.
El área de la huella debe exceder las dimensiones de la placa base.
Coloque material de amortiguación entre la placa base y la base.
Asegúrese de que haya suficiente espacio alrededor de la bomba para realizar el mantenimiento.
Instalación de tuberías de entrada
Evite las curvas ascendentes en la mitad de la tubería para evitar bolsas de aire que comprometan el rendimiento.
Normas de conexión de tuberías
Limpie completamente todas las tuberías conectadas antes de la instalación.
Las tuberías de entrada y salida deben tener soportes independientes; nunca transfiera el peso de la tubería a la carcasa de la bomba.
Configuración de válvulas
Para el funcionamiento con elevación de succión: Instale una válvula en la salida.
Para la operación de succión inundada: Instale válvulas tanto en la entrada como en la salida.
Recomendado: Instalar compensadores de tuberías en la entrada/salida para facilitar el mantenimiento.
Aplicación del producto
Este producto es ampliamente aplicable para líquidos como ácidos, álcalis, sales, aceites, alimentos y bebidas, productos alcohólicos, solventes orgánicos, etc. Es particularmente adecuado para transportar líquidos altamente corrosivos que contienen partículas finas.

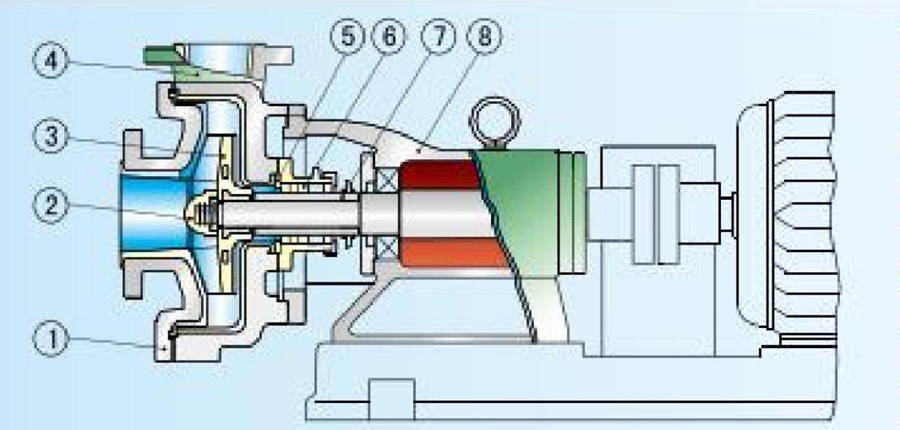

Diagrama estructural
| Modelo | Caudal (m³/h) | Cabeza (m) | Efc (%) | NPSH (m) | Entrada*salida (mm) | Potencia del motor (kW) | GW (kg) |
| TMU-ZK250/800-50 | 800 | 50 | 70 | 7.6 | 250*200 | 200 | 1700 |
| Modelo | Dimensiones externas y dimensiones de instalación | |||||||||||
| A | B | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | 4-Φd | |
| TMU-ZK250/800-50 | 700 | 750 | 302 | 545 | 570 | 175 | 285 | 1200 | 1900 | 445 | 2530 | 4-Φ28 |

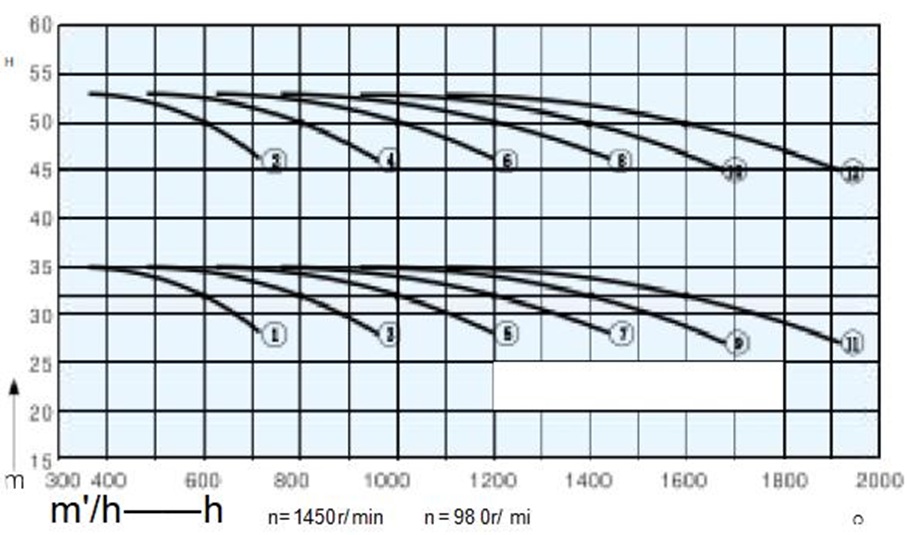

Curva de rendimiento
