Las bombas centrífugas de succión doble de una etapa tipo S y SH se caracterizan por su alta eficiencia, empuje axial equilibrado y construcción robusta para aplicaciones industriales y municipales de gran caudal.
Artículo No :
S & SHOrden (MOQ) :
1Color :
CustomziedPaquete :
CustomziedMaterial :
Cast iron/Stainless steelTemperatura de trabajo :
<80°CBomba centrífuga de una etapa y doble succión
La bomba centrífuga monoetapa de doble aspiración tipo S y SH es una bomba centrífuga monoetapa de doble aspiración y carcasa partida, diseñada para transportar agua limpia y líquidos con propiedades físicas y químicas similares al agua. Su rango de altura de elevación es de 9 a 140 metros, con un caudal de entre 126 y 12 500 metros cúbicos por hora. La temperatura máxima del líquido no debe superar los 80 °C.
Descripción estructural

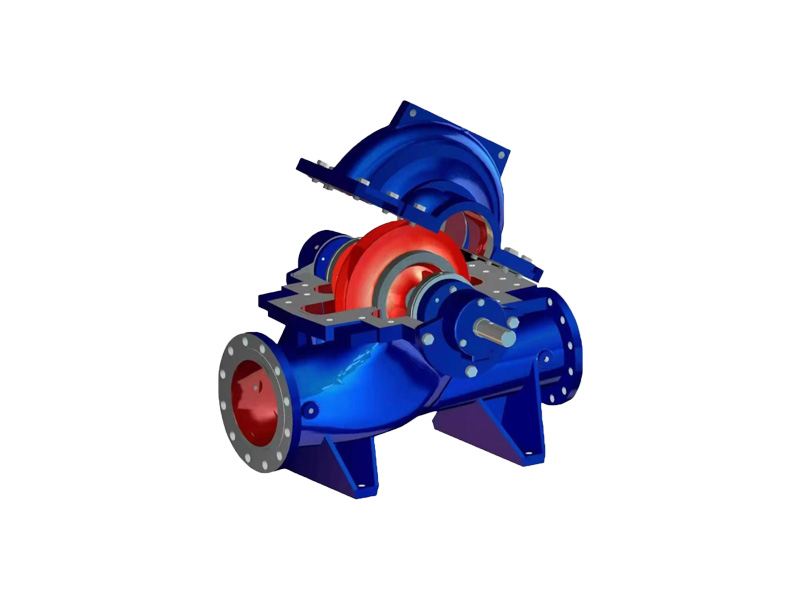

Las lumbreras de succión y descarga de las bombas S y SH se ubican debajo del eje de la bomba, dispuestas horizontalmente y perpendicularmente al eje. La tapa de la bomba está fijada al cuerpo de la bomba mediante pernos de doble extremo y tornillos de fijación cónicos, lo que facilita la inspección de los componentes internos. El mantenimiento puede realizarse sin desmontar las tuberías ni el motor. Vistas desde el extremo del motor, las bombas SH giran en sentido antihorario, mientras que las bombas S giran en sentido horario.
Características del producto
Aplicación del producto
La bomba centrífuga de succión doble de una sola etapa es adecuada para fábricas, minas, suministro de agua urbano, centrales eléctricas, proyectos de conservación de agua a gran escala, riego de tierras de cultivo, drenaje y control de anegamiento, etc. La bomba a gran escala 48SH—22 también se puede utilizar como bomba de circulación de una planta de energía térmica.

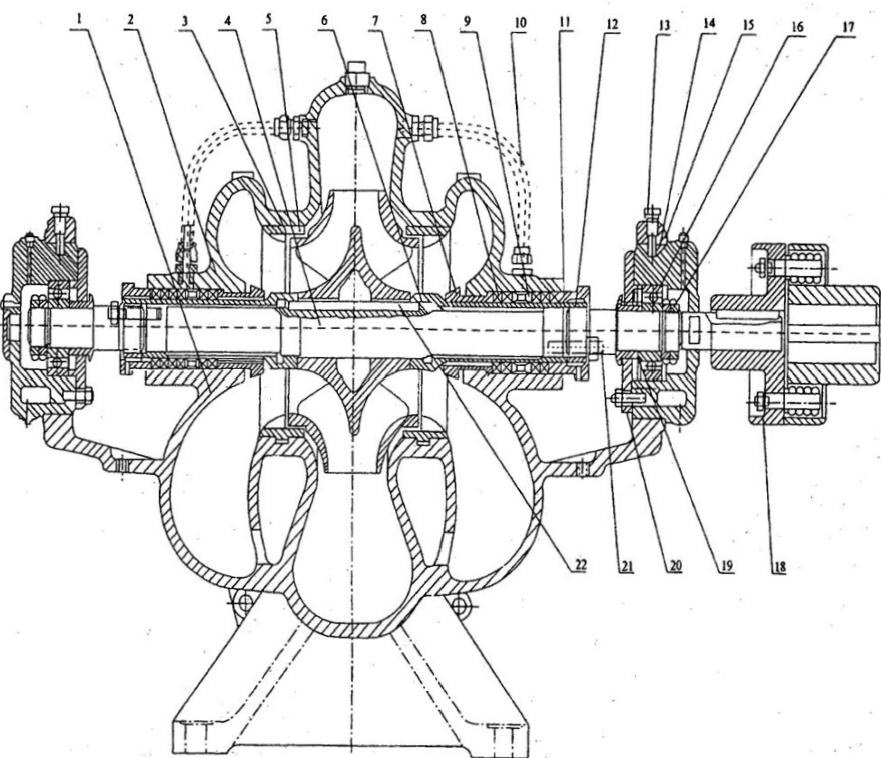

Diagrama estructural
| 1 | Cuerpo de la bomba |
| 2 | Tapa de la bomba |
| 3 | Impulso |
| 4 | Eje |
| 5 | Anillo de sellado de doble succión |
| 6 | Manguito del eje |
| 7 | Bolsa de embalaje |
| 8 | Embalaje |
| 9 | Anillo de linterna |
| 10 | Tubería de sellado de agua |
| 11 | Glándula (para empaque) |
| 12 | Tuerca del manguito del eje |
| 13 | Tornillo de fijación |
| 14 | Carcasa del cojinete |
| 15 | Casquillo de la carcasa del cojinete |
| 16 | Rodamiento de bolas radial de una hilera |
| 17 | Tuerca redonda |
| 18 | Componentes de acoplamiento |
| 19 | Tope del manguito del cojinete |
| 20 | Tapa del extremo del cojinete |
| 21 | Llave |
| 22 | Perno prisionero |
