Nuevo absorbedor de película descendente de grafito con orificio de bloque redondo
La nueva máquina de absorción de película redonda utiliza bloques de grafito perforados para absorber eficazmente el gas y mejorar la transmisión de calor y masa.
Artículo No :
KXGOrden (MOQ) :
1Pago :
Alipay PayPal westernunion T/T L/COrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shenzhen shanghai guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
GraphiteTemperatura de trabajo :
≤170℃Presión de trabajo :
Vertical≤0.1Mpa,Horizontal≤0.4MpaNuevo absorbedor de película descendente de grafito con orificio de bloque redondo

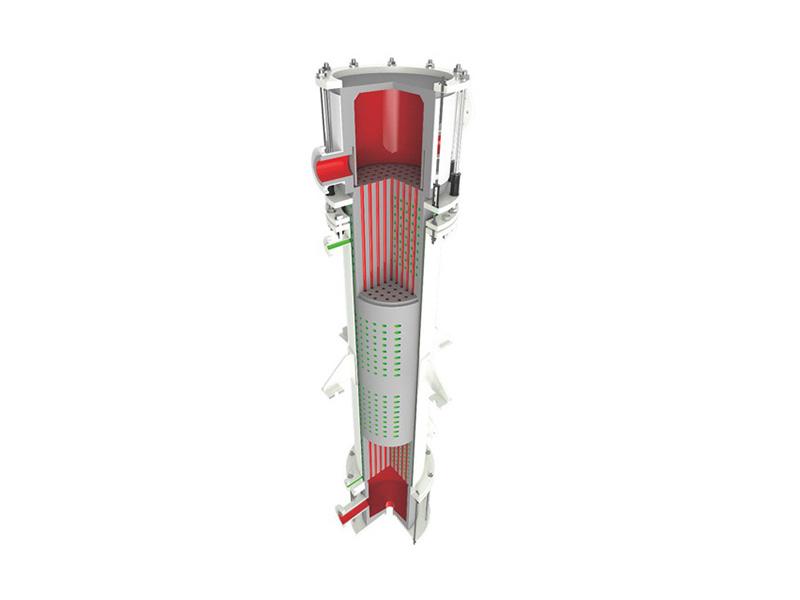

La estructura representa un absorbedor de película descendente de grafito YKX modificado. Este elemento de intercambio de calor por absorción carece de un orificio central. Se trata de un dispositivo de absorción de gases con un rendimiento excepcional, que se distingue por su pequeño tamaño y su relativamente alta tasa de utilización del material.
Ventajas del producto
El nuevo absorbedor de película descendente de grafito con orificios redondos ofrece una excelente resistencia a la corrosión, alta conductividad térmica, eficiente capacidad de absorción de gases, mayor durabilidad y mejor rendimiento de transmisión térmica.

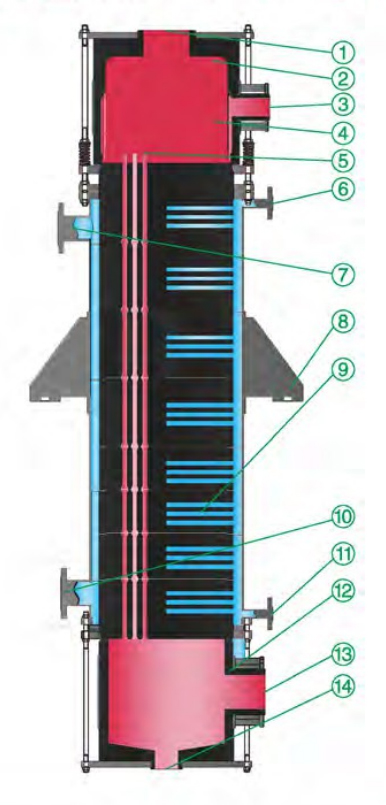

Diagrama estructural
| Detalles de las piezas | |
| 1 | Entrada de aire |
| 2 | Cámara de mezcla gas-líquido de grafito |
| 3 | Entrada de líquido |
| 4 | Anillo estabilizador de presión de grafito |
| 5 | cabezal de distribución de grafito |
| 6 | Respiradero |
| 7 | Salida de agua de refrigeración |
| 8 | Soporte de equipos |
| 9 | bloque de intercambio de calor de grafito |
| 10 | Entrada de agua de refrigeración |
| 11 | puerto de drenaje |
| 12 | cámara de separación gas-líquido |
| 13 | Salida de gases de escape |
| 14 | Salida de ácido |
Tabla de parámetros de boquilla
| Modelo | a. Tubo e | b. c Tubo DN |
f. g Tubo DN |
d Tube | h Tubo | |||
| D1 | D2 | D3 | D4 | D5 | D6 | |||
| KXG40 | 65 | 160 | 50 | 20 | 150 | 295 | 75 | 180 |
| KXG50 | 75 | 180 | 65 | 20 | 200 | 350 | 100 | 210 |
| KXG60 | 100 | 210 | 80 | 20 | 250 | 400 | 125 | 240 |
| KXG70 | 100 | 210 | 100 | 25 | 250 | 400 | 200 | 350 |
| KXG80 | 125 | 240 | 100 | 25 | 300 | 460 | 250 | 400 |
| KXG90 | 125 | 240 | 150 | 25 | 300 | 460 | 250 | 400 |
La nueva máquina de absorción de película redonda utiliza bloques de grafito perforados para absorber eficazmente el gas y mejorar la transmisión de calor y masa.
