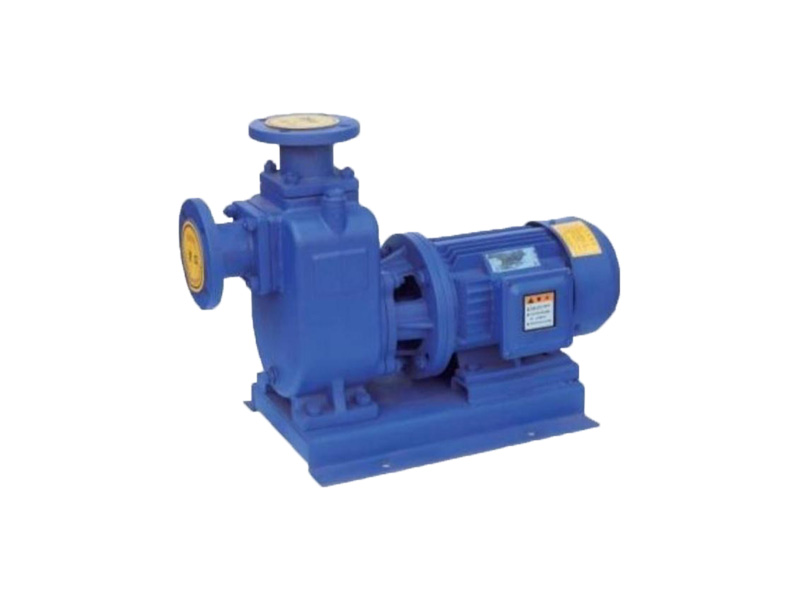

La bomba centrífuga autocebante industrial transfiere eficientemente diversos líquidos sin necesidad de cebado manual. Ideal para aplicaciones industriales, ofrece alto rendimiento, fiabilidad y fácil mantenimiento, garantizando un funcionamiento continuo y sin problemas.
Artículo No :
ZXOrden (MOQ) :
1Pago :
L/C T/T Alipay westernunion PayPalOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
Stainless SteelBomba centrífuga autocebante de ahorro de energía
Las bombas autocebantes de la serie ZX que fabricamos son bombas de alta eficiencia energética, desarrolladas mediante la integración, análisis y mejora de datos técnicos nacionales e internacionales relevantes. Como bomba centrífuga autocebante, ofrece una estructura compacta, fácil operación, rendimiento estable, mantenimiento sencillo, alta eficiencia, larga vida útil y una gran capacidad de autocebado. No requiere válvula de fondo en la tubería, y solo necesita almacenar una cierta cantidad de líquido en el cuerpo de la bomba antes de su funcionamiento. Esto no solo simplifica el sistema de tuberías, sino que también mejora las condiciones de trabajo.
Aplicaciones principales
1. Es adecuado para diversas aplicaciones, incluida la protección del medio ambiente urbano, la construcción, el control de incendios, la industria química, la fabricación farmacéutica, el teñido, la impresión, la elaboración de cerveza, la generación de energía, la galvanoplastia, la fabricación de papel, el enjuague industrial y minero y el enfriamiento de equipos.
2. Cuando está equipado con un aspersor de brazo oscilante, puede rociar agua en el aire, dispersándola en gotas finas, lo que lo convierte en una herramienta ideal para granjas, viveros, huertos y plantaciones de té.
3. Es compatible con agua limpia, agua de mar, líquidos químicos con cierta acidez o alcalinidad y fluidos en general tipo lodo (con una viscosidad ≤100 cP y un contenido de sólidos ≤30%).
4. Se puede combinar con filtros prensa de cualquier modelo y especificación, lo que la convierte en una bomba ideal para suministrar pulpa a los filtros prensa para procesos de filtración.

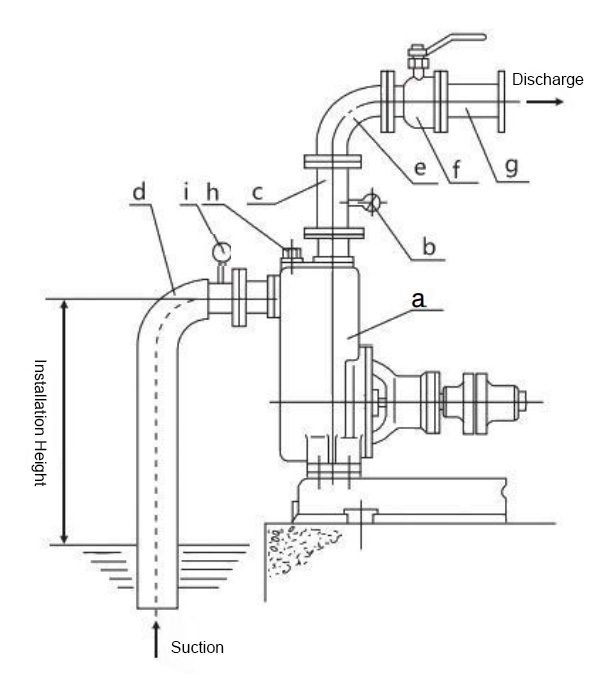

Diagrama estructural

| a. Bomba | d. Tubería de succión | g. Tubo de salida |
| b. Manómetro | e. Codo | h. Perno de llenado de líquido |
| c. Tubo de salida | f. Válvula de control de flujo | i. Vacuómetro |

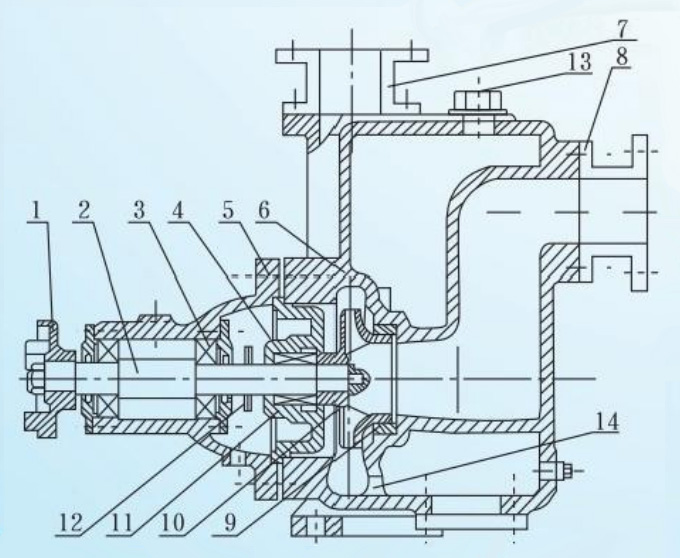

| 1. Acoplamiento | 8. Brida de entrada |
| 2. Eje de la bomba | 9. Anillo de sello delantero |
| 3. Cojinete | 10. Impulsor |
| 4. Sello mecánico | 11. Cubierta trasera |
| 5. Carcasa del cojinete | 12. Anillo deflector de agua |
| 6. Carcasa de la bomba | 13. Orificio de llenado de líquido |
| 7. Brida de salida | 14. Orificio de retorno |
