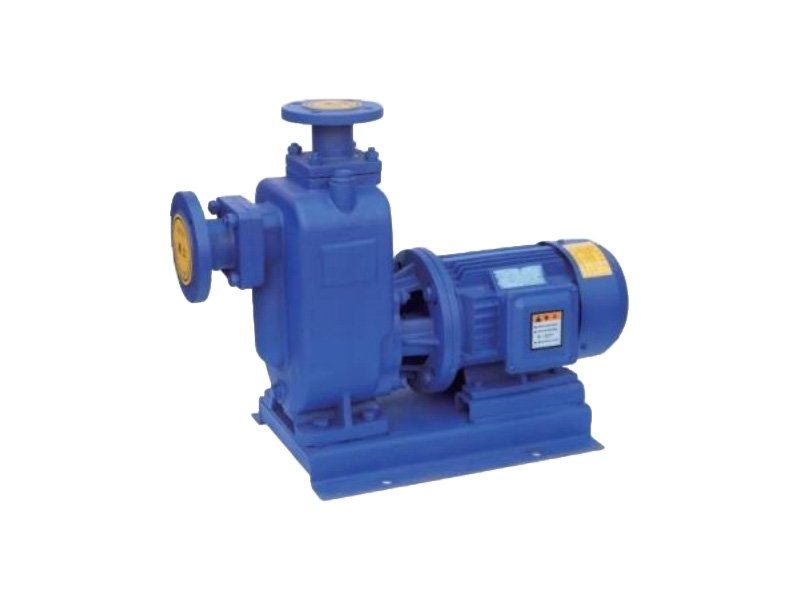

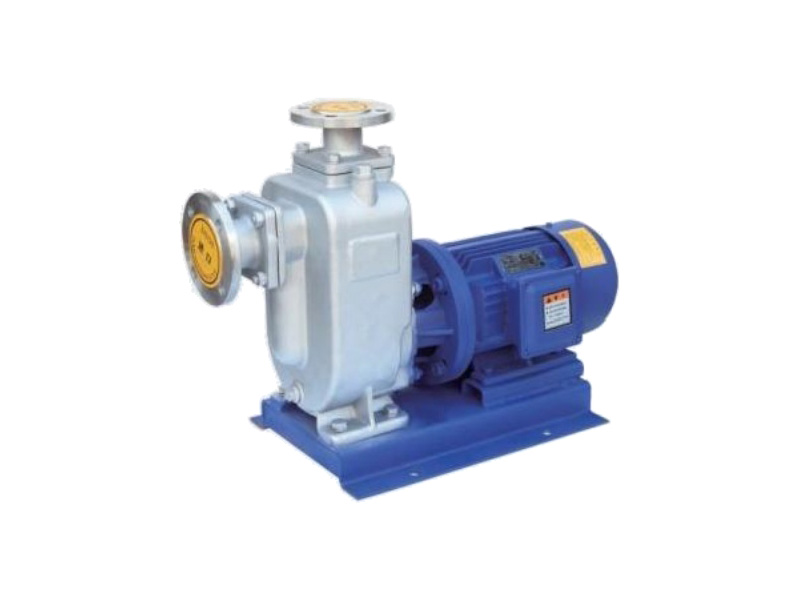

Para el drenaje de aguas residuales, la bomba de aguas residuales autocebante de acoplamiento directo ZWL es eficaz, duradera y resistente a la obstrucción. Perfecta para su uso en agricultura, industria y municipios. Alto rendimiento, mínimo mantenimiento.
Artículo No :
ZWLOrden (MOQ) :
1Color :
CustomizedPaquete :
CustomizedMaterial :
Cast iron/Stainless steelBomba de aguas residuales autocebante de acoplamiento directo
Esta bomba integra características de autocebado y descarga de aguas residuales sin obstrucciones. Utiliza un sistema de mezcla externa por reflujo axial y presenta un diseño estructural distintivo tanto en el canal de flujo del impulsor como en el cuerpo de la bomba. Además de poder aspirar y descargar líquidos que contienen partículas sólidas de gran tamaño y contaminantes de fibra larga, funciona de forma similar a una bomba de agua limpia autocebante convencional, sin necesidad de válvula de fondo ni agua de cebado. Es la bomba ideal para el manejo de impurezas en el tratamiento de fluidos químicos en la industria ligera, papelera, textil, alimentaria, ingeniería química, eléctrica, fibras, lodos y suspensiones mixtas. También se utiliza ampliamente en proyectos de alcantarillado municipal y en la acuicultura en estanques.
Ventajas del producto
La bomba ZWL gestiona aguas residuales con partículas y fibras gracias a su función de autocebado. Su diseño de reflujo axial permite un autocebado rápido sin necesidad de válvulas de unión ni llenado manual. El motor garantiza un alto rendimiento con mínimas vibraciones y ruido al conectarse directamente a conductos de flujo amplios y con impedancia ajustada. Su robusta fabricación en hierro fundido o materiales resistentes a la corrosión la hace resistente a la corrosión y a los productos químicos, incluso en entornos exigentes. Esta pequeña bomba es apta para aguas residuales industriales y municipales. Perfecta para el procesamiento químico y la acuicultura, la ZWL ofrece una transferencia de fluidos fiable, de fácil instalación y mínimo mantenimiento, optimizando la eficiencia en diversas aplicaciones y reduciendo los costes operativos.
Diagrama estructural

| 1 | Motor | Conectado directamente a la bomba de agua para la transmisión de potencia, utilizando un motor de marca reconocida. |
| 2 | Eje de la bomba | Coaxial con el motor. Se trata de un eje de motor extendido que garantiza la concentricidad para un funcionamiento suave, silencioso y sin vibraciones de la bomba. Cromado para mayor durabilidad. |
| 3 | Anillo de retención de agua | Evita fugas de agua en el motor debido a fallos en el sello. |
| 4 | Sello mecánico | Fabricado en acero inoxidable, carburo de tungsteno, caucho fluorado, etc. Diseño equilibrado resistente a altas temperaturas y presiones, larga vida útil, sin fugas, sin desgaste del eje, sin acumulación de incrustaciones, lo que garantiza un entorno de trabajo limpio. |
| 5 | Tapa de la bomba | Conecta el cuerpo de la bomba y el motor. |
| 6 | Cuerpo de la bomba | Diseñado con un excelente sistema hidráulico para la cámara de presión, la cámara de succión y la cámara de separación gas-líquido, que combina estética y eficiencia. Incluye patas de montaje para una fácil instalación y un funcionamiento estable. |
| 7 | Impulso | Diseñados utilizando modelos hidráulicos avanzados, generalmente disponibles en versiones de uno o dos canales, que ofrecen alta eficiencia, excelente capacidad de flujo y confiabilidad. |
| 8 | Anillo de sellado | Sella la unión entre el impulsor de la bomba y el cuerpo de la bomba. |
| 9 | Tapón de drenaje | Permite el vaciado del líquido almacenado cuando la bomba no se utiliza durante períodos prolongados. |
| 10 | Placa de cubierta inferior | Se puede abrir para eliminar los sedimentos o residuos acumulados en el cuerpo de la bomba. |
| 11 | Placa base | Conecta toda la bomba para facilitar la instalación y también puede alojar aisladores de vibración. |
| 12 | Tubo de separación gas-líquido | Durante el arranque de la bomba, el aire se expulsa a través de este tubo y el agua se recircula para completar el proceso de autocebado. |
| 13 | Tubo de salida | Se conecta a la tubería de descarga. |
| 14 | válvula de llenado de agua | Se puede abrir para añadir agua cuando la cavidad interna de la bomba no tenga suficiente líquido. |
| 15 | Placa de válvula de retención | Evita el reflujo de agua de la tubería cuando la bomba deja de funcionar. |
| 16 | Tubo de entrada | Se conecta a la tubería de entrada. |
