La bomba horizontal para procesos químicos, estándar en China, está diseñada para un manejo eficiente y confiable de fluidos químicos. Fabricada con materiales resistentes a la corrosión y una construcción robusta, ofrece un rendimiento estable en condiciones de operación adversas. Ampliamente utilizada en aplicaciones petroquímicas, químicas e industriales, garantiza durabilidad, seguridad y un funcionamiento rentable.
Artículo No :
TZCOrden (MOQ) :
1Pago :
Alipay Westernunion Paypal T/T L/COrigen del producto :
ChinaPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Bomba de proceso químico horizontal estándar de China
La bomba horizontal de proceso químico TZC ha sido modificada y diseñada por nuestra empresa a partir de la bomba CZ, según la 8.ª edición de la norma API610 del Instituto Americano de la Industria del Petróleo (AIP), para facilitar su renovación y transformación. Su estructura es de una sola etapa y succión, con suspensión horizontal, parte radial y apertura de puerta trasera. Incorpora un acoplamiento extendido que permite desmontar y reparar la bomba sin necesidad de mover el motor ni desmontar la tubería.
Ventajas del producto
1. La cubierta de la bomba está equipada con un diseño de cavidad refrigerada por agua para eliminar los efectos adversos en el sello mecánico y el cojinete cuando la temperatura del medio de transporte es alta. (según el esquema de lavado API610);
2. El sello mecánico puede adoptar una estructura de cara de extremo simple, cara de extremo doble o fuelle metálico según diferentes condiciones de trabajo, con un rendimiento de sellado confiable. (según el diseño del sello mecánico tAPI61);
Aplicación del producto
Producto ampliamente utilizado en petróleo, industria química, fabricación de ácidos, fabricación de álcalis, fundición, tierras raras, pesticidas, tintes, medicamentos, fabricación de papel, galvanoplastia, electrólisis, decapado y otros procesos de producción para transportar líquidos corrosivos.
Lista de materiales
| No. | Parte | No. | Parte | No. | Parte |
| 102.00 | Cuerpo de la bomba | 360.00 | Casquillo del cojinete | 644.00 | lanzador de petróleo |
| 922.00 | Tuerca del impulsor | 320.00 | Rodamiento de rodillos | 320.01 | Cojinete antifricción |
| 502.00 | Choma del cuerpo de la bomba | 330.00 | Soporte de cojinete | 507.01 | Anillo libre de polvo |
| 230.00 | Impulso | 210.00 | Eje | 521.00 | Manguito del eje del sello |
| 161.00 | Tapa de la bomba | 360.01 | Casquillo del cojinete | 471.00 | Casquillo del sello |
| 433.00 | Surf/foca | 320.01 | Cojinete antifricción | 433.00 | Sello |
| 471.00 | Glándula supurante | 932.00 | Anillo de retención | 915.00 | Anillo de retención |
| 524.00 | Manga del eje | 638.00 | Taza |

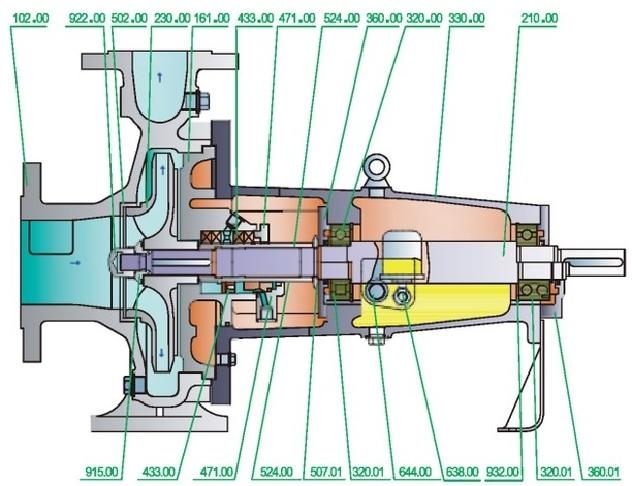

Diagrama estructural
Rango de rendimiento:
Presión de diseño: 2,5 MPa,
Caudal: 5,5~1500 m³h,
Ascensor: 14~160 m,
Potencia: 2,2 ~ 1500 kW
Temperatura aplicable:
-80℃~140℃ (tipo ordinario);
140℃~300℃ (con cámara de enfriamiento de agua).
