La bomba neumática de diafragma QBK, sin fugas, es compacta, energéticamente eficiente, resistente a la corrosión e ideal para la transferencia de productos químicos. Ofrece bajo mantenimiento, cero fugas y gran resistencia en condiciones exigentes.
Artículo No :
QBKOrden (MOQ) :
1Color :
CustomizedPaquete :
CustomizedMaterial :
Cast iron/Stainless steel/Fluorine-linedTemperatura de trabajo :
-30 to 180 ℃Presión de trabajo :
2.5 MPaBomba neumática de diafragma sin fugas
La bomba neumática de diafragma QBK está diseñada para manejar fluidos de flujo libre y altamente viscosos con una versatilidad excepcional. Combina las ventajas de las bombas autocebantes, sumergibles, con motor encapsulado, para lodos y residuos: no requiere cebado y ofrece una altura de aspiración de hasta 7 m, una altura máxima de 70 m y una presión de salida ≥ 6 kgf/cm². Con un amplio conducto que permite el paso de sólidos de hasta 10 mm con un desgaste mínimo, garantiza un rendimiento fiable en aplicaciones exigentes. La válvula de aire permite un fácil ajuste del caudal y la altura (1–7 kgf/cm²), mientras que su funcionamiento neumático a prueba de fugas y explosiones la hace idónea para la transferencia de productos químicos peligrosos. Gracias a su capacidad de inmersión, la protección automática contra funcionamiento en seco y sobrecarga, y la ausencia de piezas móviles en contacto con el fluido, la bomba ofrece un bajo mantenimiento y una larga vida útil. Capaz de manejar viscosidades de hasta 10.000 cP y de funcionar sin lubricación incluso durante el funcionamiento en seco, la bomba QBK es una opción ideal para entornos industriales exigentes y críticos.
Aplicaciones principales
La bomba neumática de diafragma QBK es una herramienta indispensable en muchas empresas, ya que puede mover prácticamente cualquier cosa. Hablamos de mantequilla de cacahuete, pepinillos, puré de patatas, ¡e incluso salchichas y chocolate! También funciona con pinturas, revestimientos, esmaltes cerámicos e incluso sustancias peligrosas como líquidos corrosivos o inflamables. Además, es ideal para el tratamiento de aguas residuales, el transporte de cemento y el manejo de ácidos muy fuertes. Esta bomba también puede ayudar a impulsar materiales a través de máquinas que separan sólidos de líquidos.

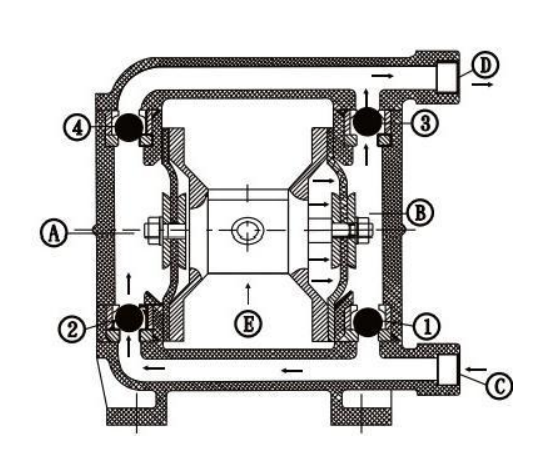

Principio de funcionamiento
La bomba neumática de diafragma QBK se divide en dos partes, que denominaremos A y B. Ambas cuentan con diafragmas conectados mediante vástagos. El líquido se desplaza mediante aire que empuja un diafragma, mientras que el aire se libera por el otro lado. La válvula de aire se activa para mantener el flujo de fluido una vez que se completa el ciclo en un lado.
Este es el resumen:
1. Cuando entra el aire, el diafragma derecho es forzado hacia afuera.
2. El líquido es aspirado a través de la entrada ③ cuando la sección A se expande. Cuando el líquido entra en la sección ④, la válvula de bola ② se abre y la válvula ④ se cierra.
3. Apretando simultáneamente, la sección B utiliza la válvula de bola ③ para forzar la salida del líquido a través de la salida ①; la válvula ① se cierra para detener el reflujo.
4. Se obtiene una entrada constante en ③ y una salida en ① como resultado de la repetición continua de este proceso.
