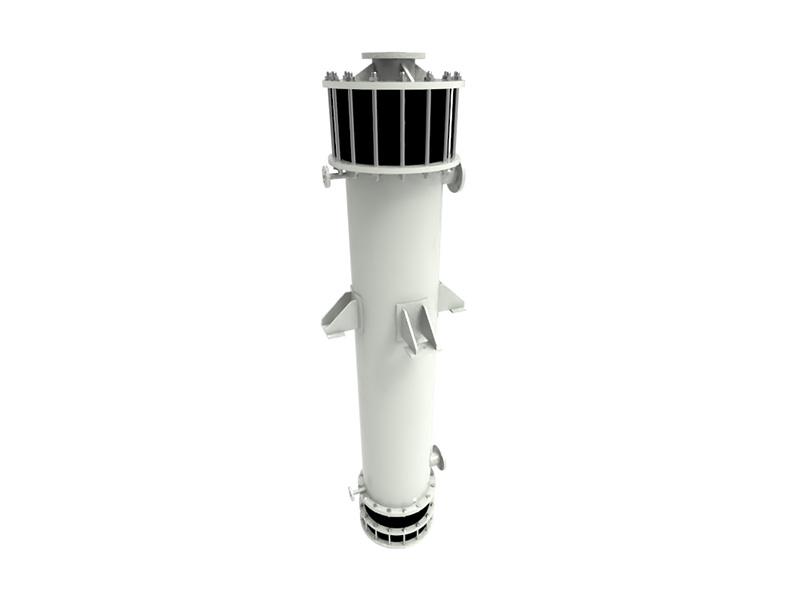

Intercambiador de calor de grafito de carcasa y tubos con cabezal flotante
Un intercambiador de calor de grafito de carcasa y tubos con cabezal flotante GH es un dispositivo de transferencia de calor muy fiable y eficiente. Está compuesto por tubos, un cabezal flotante, una carcasa y otras piezas.
Artículo No :
GHOrden (MOQ) :
1Pago :
T/T L/C PayPal Alipay westernunionOrigen del producto :
ChinaColor :
CustomizedPuerto de embarque :
shanghai shenzhen guangzhouTiempo de espera :
please contact 504893184@qq.com or CP +8613696510409Paquete :
CustomizedMaterial :
GraphiteTemperatura de trabajo :
-20 to 140 ℃Presión de trabajo :
Tube range≤0.2Mpa,Shell range≤0.3Mpa.Intercambiador de calor de grafito de carcasa y tubos con cabezal flotante
La fabricación de equipos a gran escala es posible gracias a su diseño sencillo, compacto y resistente a los fluidos. Sin embargo, en comparación con el tipo de orificio central, presenta menor resistencia a la temperatura y la presión. Funciona bien en entornos con bajas vibraciones y sin impactos, y se utiliza principalmente como condensador. Existen dos tipos de este equipo: Tipo I y Tipo II. El Tipo II incorpora un separador gas-líquido, mientras que el Tipo I carece de él. El Tipo II se utiliza principalmente como condensador.
Ventajas del producto
Es adecuado para aplicaciones a gran escala, tiene un diseño compacto, una resistencia química excepcional, una alta eficiencia de transferencia de calor, facilidad de mantenimiento y capacidad para soportar cambios de presión y temperatura.

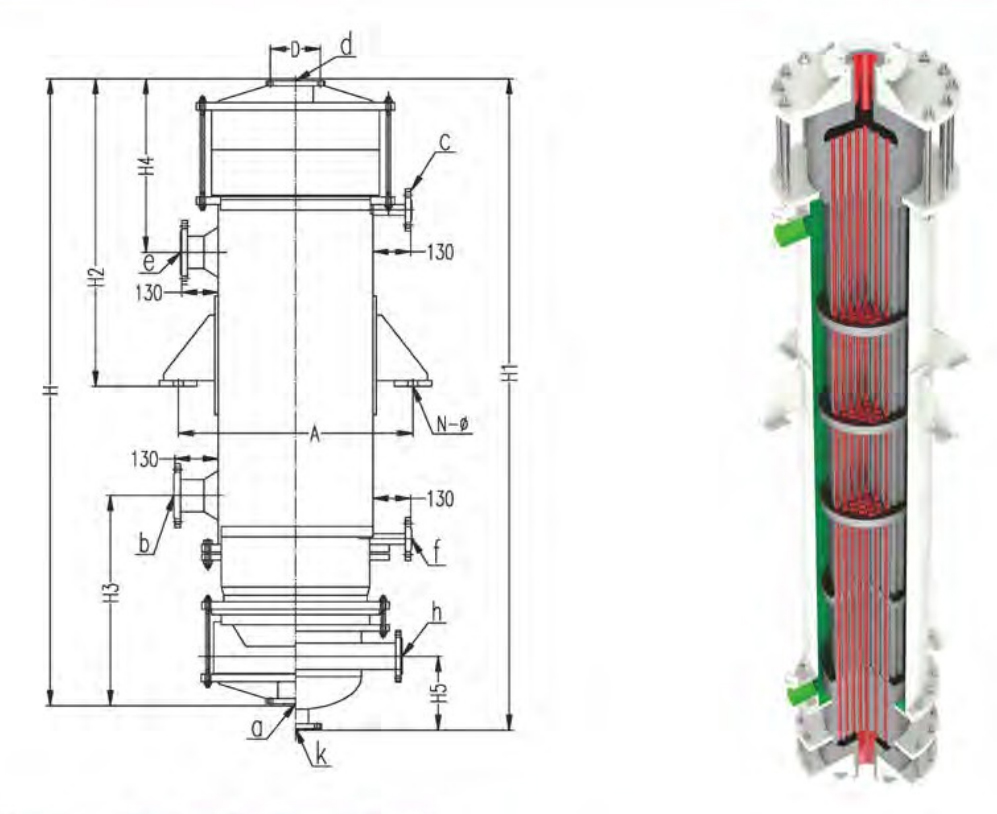

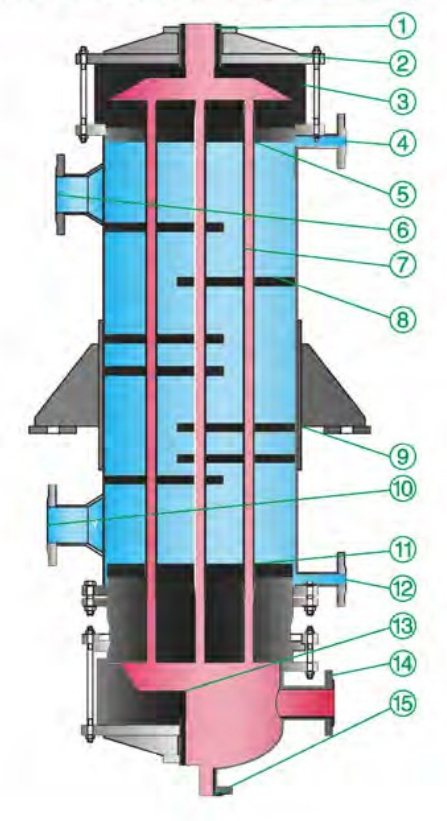

Diagrama estructural
| Detalles de las piezas | |
| 1 | Importación de materiales |
| 2 | Placa de cubierta superior |
| 3 | Cabezal superior de grafito |
| 4 | puerto de defensa aérea |
| 5 | placa de cubierta superior de cabezal flotante de grafito |
| 6 | Salida |
| 7 | tubo de intercambio de calor de grafito |
| 8 | deflector de grafito |
| 9 | Soporte de equipos |
| 10 | Consumo |
| 11 | placa de cubierta inferior del cabezal flotante de grafito |
| 12 | puerto de drenaje |
| 13 | Cabezal inferior de grafito |
| 14 | Salida de escape |
| 15 | Exportación de materiales |
Un intercambiador de calor de grafito de carcasa y tubos con cabezal flotante GH es un dispositivo de transferencia de calor muy fiable y eficiente. Está compuesto por tubos, un cabezal flotante, una carcasa y otras piezas.
Leveraging the inherent properties of graphite, this heat exchanger's rectangular hole pattern provides exceptional thermal conductivity and chemical inertness. The design promotes efficient fluid flow, resulting in a durable, efficient, and reliable solution for industrial heat exchange.
