En la estructura de un bomba centrífugaEl sello mecánico es un componente esencial, directamente relacionado con el funcionamiento estable y la vida útil del equipo. Su función principal es prevenir fugas de fluido de la bomba, garantizando así su funcionamiento normal y su eficiencia. Sin embargo, en la práctica, el sello mecánico de las bombas centrífugas suele verse afectado por factores como las condiciones de operación, las características del fluido y el mantenimiento, lo que provoca fallas. Esto resulta en daños al sello, fugas en la bomba e incluso la parada del equipo, con un impacto negativo en la seguridad de la producción y la protección del medio ambiente. La falla del sello mecánico de la bomba centrífuga no solo afecta el rendimiento y la seguridad del equipo, sino que también genera altos costos de mantenimiento, incrementando los gastos de producción para las empresas petroleras. Por lo tanto, investigar las causas y los mecanismos de daño de las fallas del sello mecánico en las bombas centrífugas, y posteriormente proponer medidas efectivas de prevención y mejora, es de suma importancia para reducir la tasa de fallas de los sellos mecánicos y extender su vida útil. Anhui Shengshi Datang te dará una visión general.

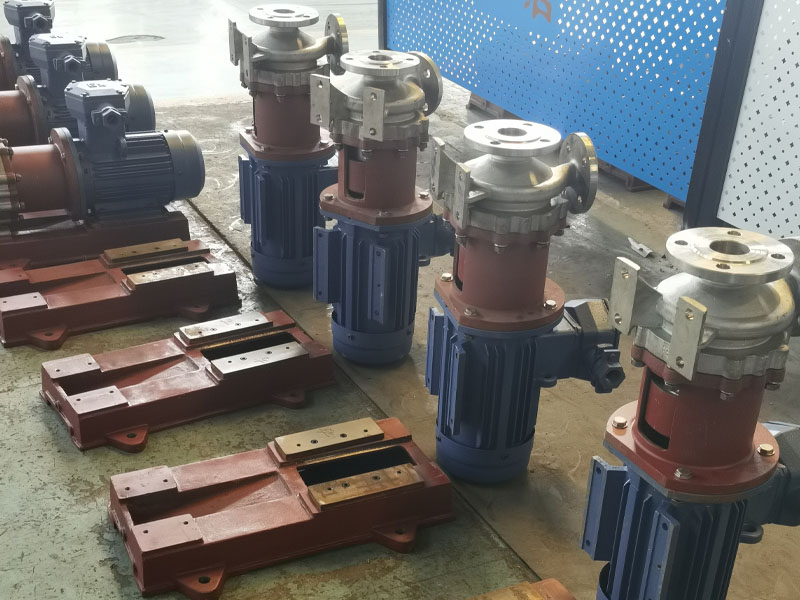

1. Análisis del principio de funcionamiento de la bomba centrífuga

El funcionamiento de una bomba centrífuga se basa en la ecuación de Bernoulli de la dinámica de fluidos, que establece que, en un sistema cerrado, la energía de un fluido se compone de energía cinética, energía potencial y energía de presión, y estas tres formas de energía se transforman dentro de la bomba. Los componentes principales de una bomba centrífuga son el impulsor y la carcasa. Cuando el motor eléctrico hace girar el eje de la bomba, el impulsor gira a alta velocidad, lo que provoca que el líquido en su interior también gire. Bajo la acción de la fuerza centrífuga, el líquido es impulsado desde el centro del impulsor hacia su periferia, adquiriendo un aumento tanto en su energía cinética como en su energía de presión. Este cambio en la energía cinética y de presión hace que el líquido fluya hacia afuera a través de la salida de la carcasa. La presión en el centro del impulsor disminuye, creando una zona de baja presión, y el líquido es aspirado continuamente hacia la bomba a presión atmosférica, formando así un proceso continuo de transporte de líquido. El funcionamiento de una bomba centrífuga se puede dividir en tres etapas: succión, aceleración y descarga del líquido. En la etapa de succión, debido a la zona de baja presión que se forma en el centro del impulsor, el líquido externo fluye hacia la bomba a presión atmosférica. En la etapa de aceleración, el líquido, impulsado por la fuerza centrífuga del impulsor, se acelera hacia la carcasa de la bomba. En la etapa de descarga, el líquido a alta velocidad se desacelera gradualmente al pasar por el difusor o la voluta, convirtiendo la energía cinética en energía de presión antes de ser expulsado de la bomba.

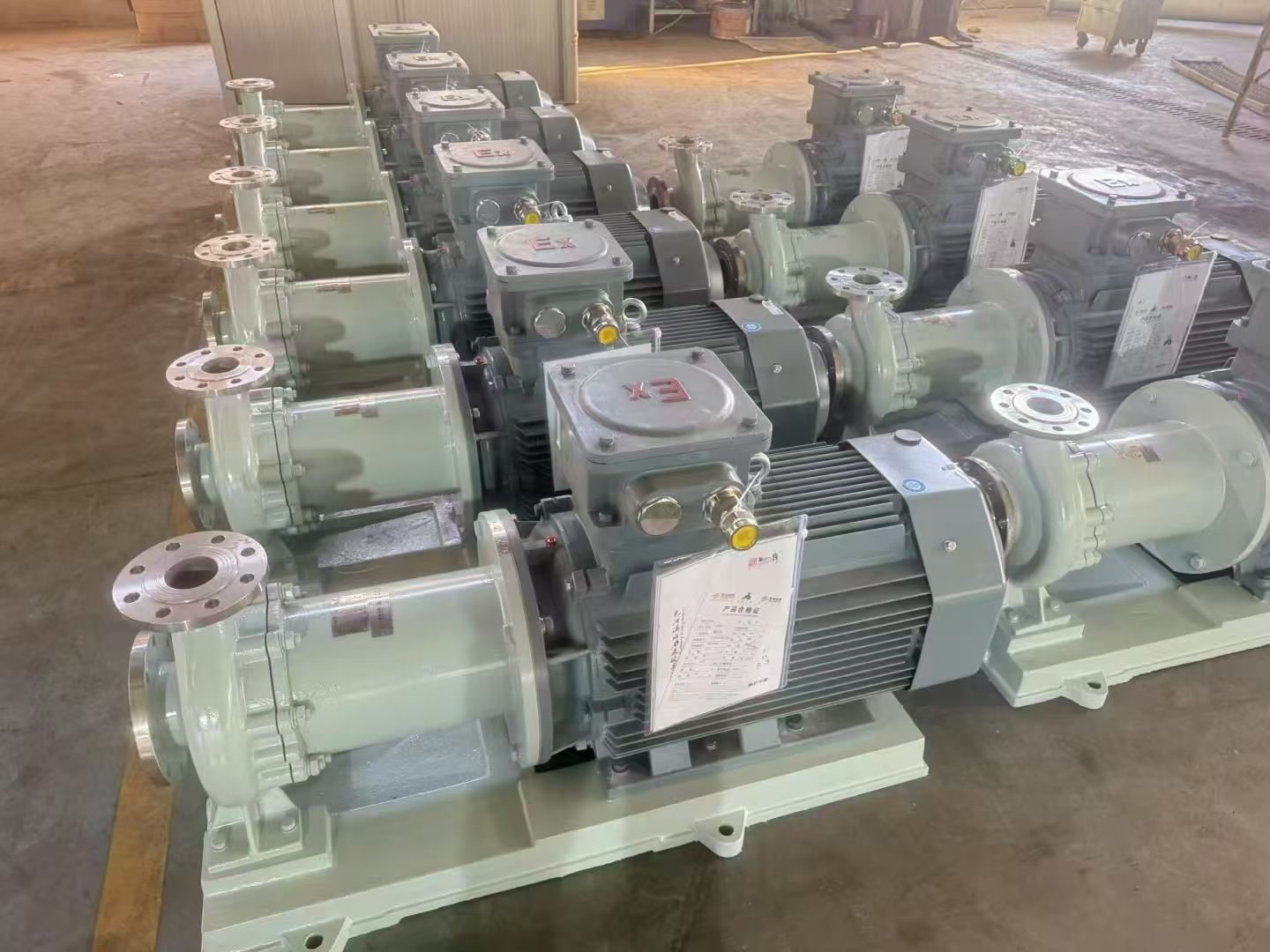

Los componentes principales de una bomba centrífuga incluyen el impulsor, la carcasa, el eje, el sello mecánico y los cojinetes. El impulsor, fabricado con materiales como hierro fundido, acero inoxidable o plástico, es el componente central. Su diseño determina directamente el caudal y la altura de elevación de la bomba. Parámetros como la forma, el tamaño, el número de álabes y el ángulo de los álabes del impulsor afectan significativamente el caudal y la eficiencia de conversión de presión. La carcasa, generalmente con forma de voluta, contiene el fluido. Sus funciones principales son recoger el líquido descargado por el impulsor y guiarlo hacia la salida. La carcasa también facilita la conversión de energía al transformar gradualmente la energía cinética del líquido en energía de presión mediante difusión, aumentando así la altura de elevación de la bomba. El eje, accionado por el motor y conectado al impulsor, transmite la energía mecánica del motor al impulsor, provocando su rotación. El eje debe poseer alta resistencia y rigidez para soportar las fuerzas centrífugas y las fuerzas de reacción del líquido sobre el impulsor. El sello mecánico evita fugas de líquido en el punto de unión entre el eje y la carcasa. Su rendimiento influye directamente en la eficiencia y la seguridad de la bomba. Los cojinetes soportan y fijan el eje de la bomba, reduciendo la fricción y la vibración durante la rotación, lo que garantiza un funcionamiento estable de la bomba.

2. Causas de fugas en Bomba centrífuga Sellos mecánicos

(1) Fugas en la prueba. La precisión de instalación del sello mecánico afecta directamente su eficacia de sellado. Si las caras del sello no están alineadas correctamente durante la instalación o si la holgura entre ellas es incorrecta, pueden producirse fugas durante las pruebas de funcionamiento. Los anillos fijos y giratorios deben ser planos y estar alineados durante la instalación. El incumplimiento de esta norma puede provocar un contacto deficiente entre las caras de sellado, creando holguras y permitiendo fugas del fluido. De igual manera, un apriete incorrecto según los requisitos de diseño o las vibraciones durante la instalación pueden causar una desalineación de los anillos del sello, comprometiendo su eficacia. Durante la fase de pruebas, es posible que las caras del sello no estén completamente asentadas. Bajo altas velocidades y fricción, el desgaste de las caras puede provocar fugas. Este desgaste es común si las caras del sello no han sido pretratadas o rodadas, ya que una rugosidad superficial inicial elevada aumenta el calor por fricción, exacerbando el desgaste. El desgaste de las caras reduce la integridad del contacto de las superficies de sellado, lo que provoca fugas. Además, un aumento de temperatura excesivamente rápido durante las pruebas puede causar una expansión térmica desigual de las caras, acelerando el desgaste. Las vibraciones generadas durante el funcionamiento de la bomba debido al desgaste de los rodamientos, el desequilibrio u otros problemas mecánicos pueden afectar al sello mecánico, que es sensible a las vibraciones. Las vibraciones provocan una distribución desigual de la presión entre las caras del sello, lo que puede ocasionar una desalineación de los anillos giratorios y fijos, fallos en el sello y fugas. En particular, durante las pruebas, un movimiento axial excesivo del eje o una desviación radial superior a los estándares pueden afectar negativamente la estabilidad de los componentes del sello.

(2) Prueba de fugas estáticas. En los sellos mecánicos, los elementos de sellado auxiliares suelen estar fabricados con materiales como caucho o PTFE. La elasticidad y la resistencia a la corrosión de estos materiales influyen significativamente en el rendimiento del sellado. Una selección inadecuada del material para los sellos auxiliares puede provocar fugas durante las pruebas de presión estática. Si el material del sello carece de resistencia a la corrosión o tolerancia a la temperatura, puede deformarse bajo la presión o temperatura de la prueba estática, impidiendo un sellado eficaz. Asimismo, el envejecimiento, el endurecimiento o la pérdida de elasticidad debido a los cambios de temperatura pueden impedir un ajuste hermético de las caras del sello, causando fugas. Durante las pruebas estáticas, la presión dentro de la cámara del sello no debe fluctuar significativamente. De lo contrario, una presión desigual sobre las caras del sello puede provocar fugas. Las pruebas estáticas se suelen realizar a presiones ligeramente superiores a la presión de funcionamiento para verificar la integridad del sello. Sin embargo, si la presión es demasiado alta o se aplica de forma desigual, los componentes del sello pueden dañarse, comprometiendo el contacto entre los anillos fijos y giratorios y provocando fugas. Especialmente durante las pruebas estáticas, si la temperatura del líquido es alta, la dilatación térmica dentro de la cámara del sello puede causar fluctuaciones de presión, lo que conlleva un sellado inadecuado. Las superficies de sellado, a menudo fabricadas con materiales de alta resistencia y resistentes al desgaste, como el carburo de silicio o la cerámica, son fundamentales. Si se someten a una presión excesiva durante la instalación o las pruebas estáticas, pueden sufrir deformaciones menores que afectan a su capacidad de acoplamiento.

(3) Fugas operativas. Las condiciones de funcionamiento de una bomba centrífuga pueden variar según su estado de operación. Las variaciones en la temperatura, la presión o el caudal del fluido pueden afectar el rendimiento del sello. Cuando las condiciones de operación exceden los límites de diseño del sello (como temperaturas o presiones excesivamente altas), las propiedades de los materiales de sus componentes pueden degradarse, lo que provoca su falla. Las fugas son particularmente probables durante fluctuaciones transitorias del caudal o bajo condiciones de carga muy variables. Los sellos mecánicos suelen depender de un fluido de sellado para una lubricación y refrigeración adecuadas. Un caudal insuficiente de fluido de sellado o una temperatura excesivamente alta pueden causar su evaporación o vaporización, reduciendo la eficacia del sellado. Además, las impurezas o contaminantes en el fluido de sellado pueden ingresar a la cámara del sello, lo que dificulta la lubricación entre las caras del sello, acelera el desgaste y provoca fugas. La selección del material y el diseño del sello mecánico están directamente relacionados con su rendimiento. Si el material del sello no tiene suficiente resistencia a la corrosión, puede corroerse al exponerse al fluido de la bomba, lo que disminuye su rendimiento. De manera similar, un diseño deficiente puede causar una distribución desigual de la fuerza en las caras del sello o problemas relacionados con la expansión térmica, lo que resulta en la falla del sello. Por lo tanto, la selección adecuada de materiales y un diseño sólido son factores cruciales para garantizar la estabilidad del sello mecánico durante el funcionamiento normal.

(4) Calidad del agua de refrigeración.La función del agua de refrigeración es garantizar el control de la temperatura del sello mecánico, evitando fallos por altas temperaturas. Si la calidad del agua de refrigeración no cumple con los estándares, puede provocar fugas en el sello mecánico. Si el agua de refrigeración contiene impurezas, partículas sólidas, contaminación por aceite u otros contaminantes, puede afectar negativamente el entorno de trabajo del sello mecánico. Estas impurezas pueden entrar en la cámara del sello, causando desgaste en los anillos fijos y giratorios, reduciendo la suavidad de las caras del sello y, por lo tanto, provocando fugas. Asimismo, la presencia de contaminantes puede obstruir el flujo del agua de refrigeración, impidiendo que disipe eficazmente el calor generado en las caras del sello, lo que agrava aún más el desgaste y el aumento de temperatura. La composición química del agua de refrigeración también puede afectar a los materiales del sello mecánico. El agua de refrigeración con altas concentraciones de agentes corrosivos puede acelerar la corrosión de los materiales del sello, reduciendo su vida útil. Si los materiales utilizados en el sello mecánico no son resistentes a la corrosión, la exposición prolongada a dicha agua de refrigeración puede provocar grietas, picaduras o desprendimientos en las caras del sello, causando finalmente fugas. La temperatura del agua de refrigeración es crucial para el rendimiento del sello mecánico. Si la temperatura del agua es demasiado alta, puede provocar el ablandamiento o envejecimiento de los materiales del sello, reduciendo su elasticidad y eficacia de sellado. A medida que aumenta la temperatura, los componentes del sello pueden perder el contacto hermético previsto, lo que puede provocar fugas.
