Solución

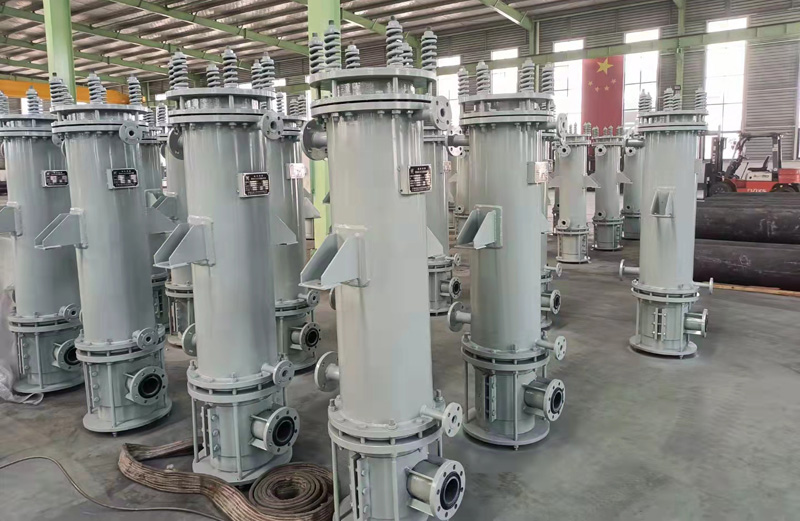

Actualmente, el nuevo tipo de intercambiador de calor de grafito ocupa poco espacio y ofrece una buena intercambiabilidad de piezas. Se ensambla a partir de bloques cilíndricos de grafito impermeables, cubiertas superior e inferior de grafito, cabezales superior e inferior de grafito, una carcasa metálica y un prensaestopas, entre otros componentes. Ofrece una resistencia a la corrosión relativamente buena, un volumen compacto y un peso ligero, y se utiliza ampliamente en sectores como el químico, el petrolero, la tubería, la metalurgia, el farmacéutico, la electrónica, la alimentación y la protección ambiental.

El nuevo tipo de intercambiador de calor de grafito es asequible, ofrece resistencia a altas temperaturas y un rendimiento de condensación eficaz. Su temperatura de diseño oscila entre -20 °C y 170 °C, y su presión de diseño es de 0,4 MPa a 0,8 MPa. Tras su funcionamiento en invierno, el fluido refrigerante del equipo debe drenarse completamente para evitar la congelación y el posible agrietamiento de la unidad. Además, se deben tomar medidas para evitar la evaporación y cristalización del material, que podrían obstruir las tuberías. En condiciones de funcionamiento, el enfriador de grafito debe soportar la presión radial y axial generada por el fluido, tanto dentro como fuera de los tubos.

El nuevo intercambiador de calor de grafito fabricado por la Planta Química Shengshi Datang utiliza bloques modulares estándar. Los bloques de grafito se sellan con juntas tóricas de PTFE durante el ensamblaje, eliminando así la necesidad de adhesivos en el proceso de fabricación. Este diseño optimiza el rango de temperatura de operación y prolonga la vida útil del equipo. Dentro del dispositivo, los medios corrosivos fluyen a través de los orificios longitudinales, mientras que los medios no corrosivos pasan a través de los orificios transversales. Se han instalado resortes de presión para compensar automáticamente la expansión y contracción térmica, garantizando así un sellado y una protección eficaces. El equipo presenta una gran resistencia a la temperatura y la presión, excelente resistencia al choque térmico, alta eficiencia volumétrica y un eficiente rendimiento de transferencia de calor, lo que facilita enormemente su instalación, desmontaje y mantenimiento.
